环网柜的作用和应用范围

上海互凌电气有限公司 / 2017-03-12
[] [] []

本页简述

    网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作。对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的。

    随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼拼板。环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出。从本质上说就是负荷开关柜,只是由于被应用在环网供电方面,因此被人们称为环网柜。环网柜的结构比较简单,价格也相对低廉,常用在配电及线路保护方面。环网柜的分类方法很多,以下是环网柜的作用与分类。


1、环网柜的作用分类

环网柜的作用是联系环网线路,提高线路的供电可靠性,如环网线路合环运行或环网线路负荷割接等。环网柜在环网中的使用部位不同,在分类上也略有不同,主要有进线环网柜、出现环网柜和联络环网柜等。

2、环网柜的负荷开关分类

环网柜的主要电器元件是负荷开关和熔断器,根据负荷开关的不同,环网柜可以分为真空负荷开关式和六氟化硫负荷开关式等。目前,环网柜使用SF6负荷开关的更为普遍一些,这是因为SF6负荷开关容易实现三工作位,也就是接通、断开和接地。

3、环网柜的应用环境分类

环网柜根据应用的环境可以分为户内环网柜和户外环网柜。户内环网柜是用于高压侧的配电,必要时户内环网柜也可以安装断路器,以保证电网的顺利安全通断。户内环网柜主要由进线柜、计量柜、PT柜、变压器出线柜等组成。

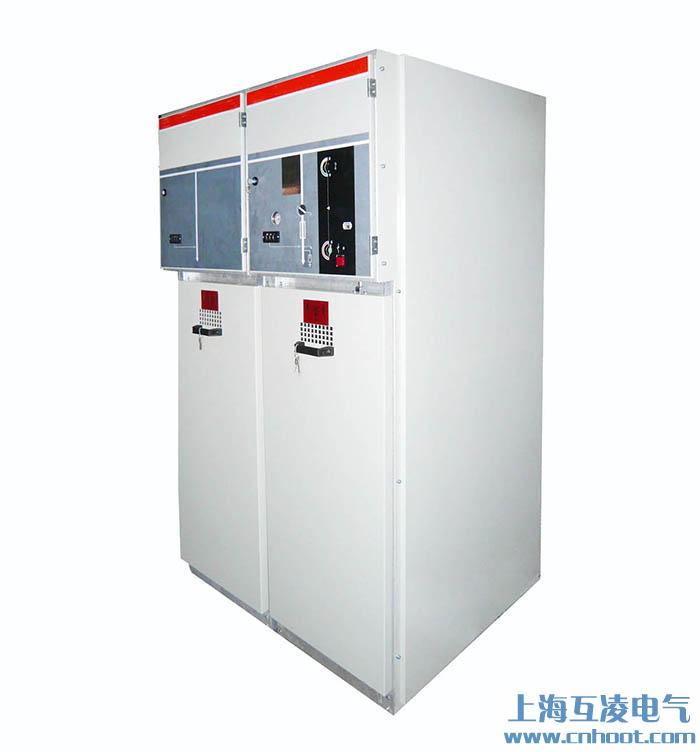

户外环网柜则是用于城市电网的环网柜,多采用SF6绝缘和负荷开关。户外环网柜的防腐等级高,并有一定的防水耐潮性能,可以承受户外比较复杂的工作环境。KYN28-12中置柜
