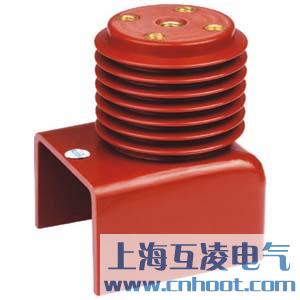

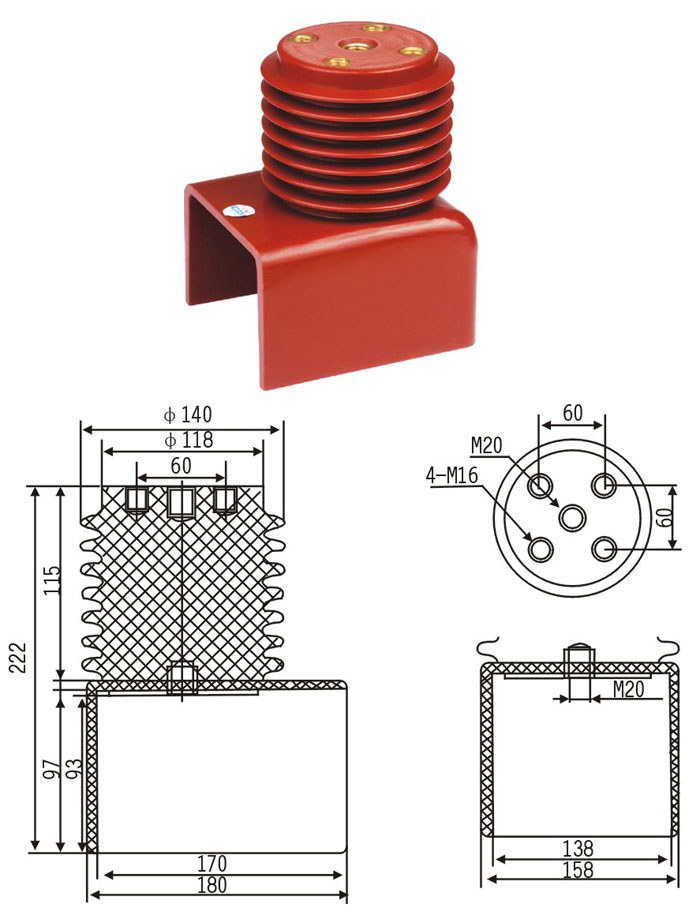

12KV连体绝缘子

概述

12KV连体绝缘子采用环氧真空浇注一次成型，各种套管﹑触头盒﹑绝缘筒﹑钟形罩等系列产品绝大部分绝缘件采用APG工艺成型，有部分产品采用SMC﹑DMC不饱和聚脂增强模塑料压制成型。产品均使用在3.6~12KV中压开关柜上。对特殊要求的产品﹑规格尺寸需改进的可按用户要求设计制造。

正常使用环境条件

1﹑海拔高度不超过1000米，高原型海拔高度不超过3000米；

2﹑环境温度在-10℃~+40℃之间，日平均温度不超过30℃；

3﹑相对温度日平均不大于95%，月相对温度平均值不超过90%；

4﹑周围空气没有明显的尘埃﹑烟﹑腐蚀性或可燃性气体﹑蒸气及盐雾的污染；

5﹑安装场所应无经常的振动和严重的颠簸；

6﹑产品均能在凝霜及Ⅱ级污秽条件下运行。

执行标准

1﹑GB311.1-1997《高压输变电设备的绝缘配合》

2﹑GB/T7354-2003《局部放电装置》

3﹑DL/538-1993 《高压带电显示装置技术条件》

4﹑DL/T539-1993《户内交流高压开关柜和元部件凝霜及污秽试验技术条件》

5﹑JB/T10305-2001《3.6KV~40.5KV高压设备用户内有机材料支柱绝缘子条件》

6﹑GB/T16927.1-1997《高电压试验技术》

7﹑GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》

订货须知

1﹑订购支柱绝缘子和传感器时，请提供产品型号﹑安装嵌件孔距﹑螺纹孔尺寸和产品高度；

2﹑订购穿墙套管请提供安装孔和母排孔尺寸；

3﹑订购绝缘筒和触头盒，请提供型号﹑额定电流；

4﹑用户如对产品外形尺寸或技术参数变动，订购时请加以特别说明，可根据要求进行设计﹑开发。
