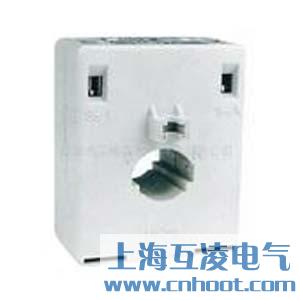

AG-0.66户内全封闭塑壳式低压电流互感器

AG-0.66户内全封闭塑壳式低压电流互感器原理

AG-0.66型系列电流互感器是为适应新型低压成套配电装置的要求，结合实际使用情况，在原有0.66kV母线式塑壳绝缘电流互感器的基础上改进设计的，耐受型塑壳绝缘全封闭式户内型产品，其结构新颖、外形美观、耐受性能良好，适用于空间较小的抽屉式开关柜或其它型式开关柜中，在额定频率为 50～60Hz、额定电压为0.66kV及以下的电力系统中作电流、电能测量及继电保护用。

AG-0.66型低压电流互感器的作用

本型号电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线通过用。

特别提醒：当一次电流通过时，二次回路不得开路，否则有高压产生。

AG-0.66系列电流互感器参数

1.额定一次电流：30~5000A；

2.额定二次电流：5A或1A；

3.额定电压：0.66kV ；

4.计量准确级次：0.2S、0.5S、0.2、0.5

5.负荷的功率因素：COSΦ=0.8（滞后）等

使用条件

海拔高度不超过1000米

周围环境温度不高于+40摄式度,不低于-5摄式度

周围空气的相对湿度不大于85%(20摄式度)

安装场所无严重影响互感器绝缘的气体,蒸气,化学沉积,污秽及其他爆炸性和腐蚀性介质。
