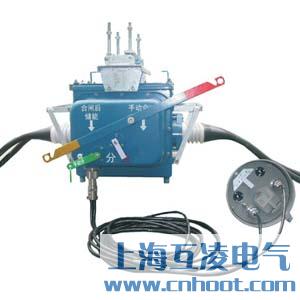

FZW28-12/630-20负荷开关

  • FZW28-12/630-20负荷开关

  • 产品名称:FZW28-12/630-20负荷开关
  • 型号:FZW28-12-630-20
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

FZW28-12/630-20户外高压真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中,作为开、合负荷电流和关合短路电流之用。

适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。

分界负荷开关由FZW28—12真空负荷开关和控制器两大部分组成,通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间断路电流,可适宜不同中性点接地方式的配电系统。

常用型号:FZW28-12/630A、FZW28-12/630-20

型号及其含义

主要技术参数

外形及安装尺寸

结构及特点

◆开关以具有卓越灭弧性能的真空管作为开断元件,性能优越。

◆ 内部串联的隔离断口使整个开关具有较高的耐压性能。与隔离断口绝缘轴连接的开关分合闸指示器,可在开关外部清晰、准确地指示出开关分合状态。

◆开关采用全绝缘,全密封结构,高压部分、低压控制回路和操作机构均密封在开关箱体内,箱体内充0表压SF6气体绝缘。开关主回路引出端子有绝缘电缆保护,确保开关具有十五年免维护的特性。

◆操作机构将弹簧储能机构和具有自由脱扣装置的电磁机构巧妙结合,使设备带有手动/自动操作功能,开关操作更灵活。并保证了在失压情况下,开关可靠分闸。

◆ 开关内部的三相贯穿型电流互感器,不但具有大电流保持,短路时保持合闸,防止开关误跳的功能,还为下阶段遥测电流量的采集作了预留。

◆开关采用悬挂式或座式安装均可,使杆上安装更方便灵活。

◆ 开关具有配电自动化的控制接口。加装FDR后实现配电网馈线自动化和配电自动化的遥测、遥控、遥信与遥调。


  • 产品名称:
  • FZW28-12/630-20负荷开关


  • 型号:
  • FZW28-12-630-20

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
