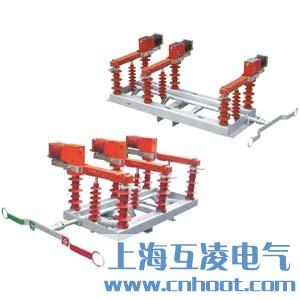

FZW32-40.5/1250-25负荷开关

简介

FZW32-40.5/1250-25户外高压隔离真空负荷开关(以下简称负荷开关)，适用于额定电压40.5kV，额定频率50Hz的供电网络中，可开断、关合负荷电流，亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能，适用于城网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大，安全可靠，电寿命长，可频繁操作，少维护、操作方式采用单杆手动操作，也可采用电动远控操作、断口明显等优点。

其他型号：FZW32-40.5/1250-20、FZW32-40.5/630-20、FZW32-40.5/630-25

型号及其含义

主要技术参数

外形及安装尺寸

使用环境条件

1、周围空气温度：上限+40度，下限-40度；

2、海拔：≤1000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过7001~a(相当于风速34m/s)；4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过250C；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

说明

a、采用真空灭弧室灭弧、无爆炸危险、不须检修。

b、隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。

c、机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢，确保了机体在户外环境下的正常运行。

d、安装方式以单杆式、手动操作为主，也可采用电动或远程遥控操作。

e、广泛适用农网、城网、铁路等配置电线路改造。

f、开断能力大、安全可靠、电寿命长、可频繁操作。
