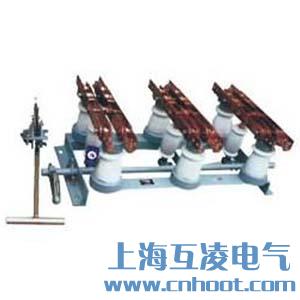

GN2-10/2000A隔离开关

  • GN2-10/2000A隔离开关

  • 产品名称:GN2-10/2000A隔离开关
  • 型号:GN2-10-2000A
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

GN2-10户内高压隔离开关,系三相交流50Hz的高压开关设备。用于电压10KV~40.5KV的电力系统中,作为有电压无负载的情况下分合电路之用。该开关配用CS6-2型手动操作机构或CX6电动机构。

结构特点

该隔离开关为三相联动式,由底架、转轴及联动板、支柱绝缘子、导电闸刀几静触头等部分组成。转轴装在底架上,轴上焊有联动版,通过拉杆绝缘子与闸刀相连。转轴两端伸出底架,其任何一端均可与操作机构相连进行分、合闸。本系列隔离开关可以水平、垂直或倾斜安装。

技术参数表

型号 额定工作电压(KV) 最大使用电压(KV) 额定工作电流(A) 短路电流稳定度(KA) 推合时轴所需的
扭力矩(Num)
重量(KG)
极限通过电流 10S热稳定电流
幅值 有效值
GN2-10/2000 10 11.5 2000 85 50 36 220 85
GN2-10/3000 10 11.5 3000 100 60 50 220 180

外形及安装尺寸图

主要产品型号:GN2-10/2000、GN2-10/3000A
