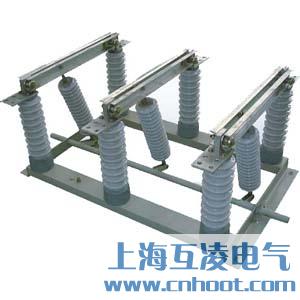

GN2-40.5隔离开关

  • GN2-40.5隔离开关

  • 产品名称:GN2-40.5隔离开关
  • 型号:GN2-40.5
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

GN2-40.5户内高压交流隔离开关是三相交流高压电器设备,用于额定电压40.5kV、额定频率50Hz或60Hz的交流电力系统中,供高压线路在无载荷情况下进行换接,以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离或联通之用。

结构特点

该隔离开关为三相联动式,由底架、转轴及联动板、支柱绝缘子、导电闸刀几静触头等部分组成。转轴装在底架上,轴上焊有联动版,通过拉杆绝缘子与闸刀相连。转轴两端伸出底架,其任何一端均可与操作机构相连进行分、合闸。本系列隔离开关可以水平、垂直或倾斜安装。

主要技术参数表

项目 单位 数据
额定电压 KV 10 20 35
额定电流 A 1000、2000、3000 400 400、600、1000
额定峰值耐受电流 KA 80、85、100 50 52、64、70
额定短时耐受电流 KA 40、51、70 14 14、25、72.5
额定短时持续时间 S 5

外形安装尺寸

主要产品:GN2-40.5/400-12.5、GN2-40.5/630-20、GN2-40.5/1250-31.5、GN2-40.5/1600-40、GN2-40.5/2000-40


  • 产品名称:
  • GN2-40.5隔离开关


  • 型号:
  • GN2-40.5

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
