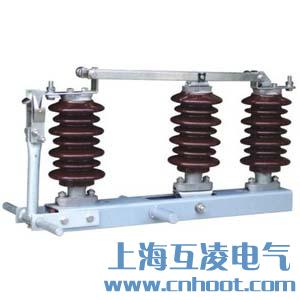

GW1-10/400A隔离开关

  • GW1-10/400A隔离开关

  • 产品名称:GW1-10/400A隔离开关
  • 型号:GW1-10-400A
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

GW1-10/400A隔离开关是供户外高压电气设备在无负载而有电压的情况下分合电路之用。隔离开关是由三个完全相同的单极组成,它可以单极或三极使用,当三极使用时中间用管轴联接。GW1-10户外高压隔离开关用CS8-1或CS8-5型等手力操动机构操动。

结构特点

隔离开关在安装时由管子连杆将三极组成一整体,配用CS8-1或CS8-5型手动操作机构。每个单极隔离开关有一个单独的铁架,两端安装两只支柱绝缘子,其上装有触头。在铁架中部有一转轴,借助拉杆绝缘子使刀闸分合。

GW1-10型户外单极防污高压隔离开关的结构型式与GW1-10型隔离开关是一致的,不同的是将瓷瓶改为大小伞裙结构,既能防污,又能提高湿闪络电压。GW1-10开关是由三个单极组成的双柱式户外高压隔离开关,开关为单向开启式,它由底座、绝缘子、触刀导向器及导电部分组成,每极有两个支柱绝缘子分别固定在底座两侧,中间有拉杆绝缘子,拐臂及转轴来打开或关合开关,该开关可配用防盗式操作机构,也可与普通型操动机构配用。

外形及安装尺寸

主要技术参数

其他产品型号:GW1-10/200A、GW1-10/400、GW1-10/630A、GW1-10/1250A


  • 产品名称:
  • GW1-10/400A隔离开关


  • 型号:
  • GW1-10-400A

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
