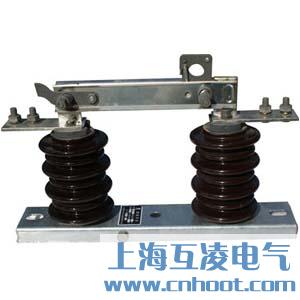

GW9-10G/630A隔离开关

  • GW9-10G/630A隔离开关

  • 产品名称:GW9-10G/630A隔离开关
  • 型号:GW9-10G-630A
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

隔离开关(disconnector轩泰电气)即在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。(IEV441-14-05) 我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关,通常简称为隔离开关,是高压开关电器中使用最多的一种电器,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。

主要作用

1)分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。

2)根据运行需要,换接线路。

3)可用来分、合线路中的小电流,如套管、母线、连接头、短电缆的充电电流,开关均压电容的电容电流,双母线换接时的环流以及电压互感器的励磁电流等。

4)根据不同结构类型的具体情况,可用来分、合一定容量变压器的空载励磁电流。高压隔离开关按其安装方式的不同,可分为户外高压隔离开关与户内高压隔离开关。户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用,适于安装在露台使用的高压隔离开关。按其绝缘支柱结构的不同可分为单柱式隔离开关(single-column disconnector)、双柱式隔离开关(double-column disconnector)、三柱式隔离开关(three-column disconnector)。其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气绝缘,因此,具有的明显优点,就是节约占地面积,减少引接导线,同时分合闸状态特别清晰。在超高压输电情况下,变电所采用单柱式刀闸后,节约占地面积的效果更为显著。

特点

1.在电气设备检修时,提供一个电气间隔,并且是一个明显可见的断开点,用以保障维护人员的人身安全。

2.隔离开关不能带负荷操作:不能带额定负荷或大负荷操作,不能分、合负荷电流和短路电流,但是有灭弧室的可以带小负荷及空载线路操作。

3.一般送电操作时:先合隔离开关,后合断路器或负荷类开关; 断电操作时:先断开断路器或负荷类开关,后断开隔离开关。

4.选用时和其它的电气设备没有什么两样,都得是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要。隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

产品分类

GW9-10/15型隔离开关按防污等级来分有2种:GW9-10和GW9-10W按电流分:有200A 400A 630A 800A 1000A 1250A、按电压分:有10KV 15KV。

技术参数

外形及安装尺寸

主要产品型号:GW9-10G/200A、GW9-10G/400A、GW9-10G/630、GW9-10G/1000A、GW9-10G/1250A


  • 产品名称:
  • GW9-10G/630A隔离开关


  • 型号:
  • GW9-10G-630A

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
