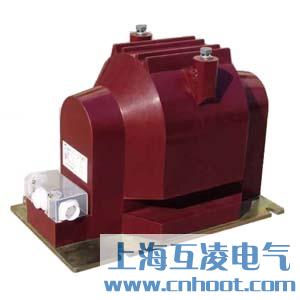

JDZX11-10AG电压互感器

  • JDZX11-10AG电压互感器

  • 产品名称:JDZX11-10AG电压互感器
  • 型号:JDZX11-10AG
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JDZX11-10AG电压互感器原理

JDZX11-10AG电压互感器为单相、户内、干式半封闭产品,使用时单台或二台一组,JDZ-3,JDZ-6,JDZ-10 二台一组时为V/V连接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。

JDZX11-10AG电压互感器结构

JDZX11-10AG电压互感器为全封闭,绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间。 所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受 潮。一次绕组引出线端子的标志为A、N;二次绕组引出线端子的标志为a、n,均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。
本电压互感器为环氧树脂绝缘全封闭结构,铁心与绕组浇注成一体,底部有安装板。JDZ11-3,6,10A为单相、相对相连接;JDZF11-3,6,10A为单相、相对相连接。其二次绕组有两个,测量与保护分开;JDZX11-3,6,10A为单相、相对地连接;JDZX11-3,6,10AG为单相、相对地连接,其结构形式、安装尺寸同JDZ11-3,6,10A。

JDZX11-10AG电压互感器使用条件

1.海拔高度不超过30003米;
2.周围环境温度不高于+40'C,不低于-5'C;
3.周围空气的相对湿度不大于65%(20'C);
4.满足II级污秽等级;
5.安装场所无腐蚀性的气体

JDZX11-10AG电压互感器参数

1、产品标准:GB1207-1997《电压互感器》;
2、负载功率因数:COS&=0.8(滞后);
3、产品表面爬电比距满足II级污秽等级;

型号 额定电压比 (kV) 准确级 额定输出(VA) 极限输出(VA) 额定绝缘水平(VA)
组合
JDZ11-3A 3/0.1 0.2
0.5
40
100
500 3.6/25/40
JDZ11-6A 6/0.1 7.2/32/60
JDZ11-10A 10/0.1 12/42/75
JDZF11-3A 3/0.1/0.1 0.2/0.2
0.2/0.5
0.5/0.5
15/15
15/30
30/30
2×200 3.6/25/40
JDZF11-6A 6/0.1/0.1 7.2/32/60
JDZF11-10A 10/0.1/0.1 12/42/75
JDZX11-3A 3/√3/0.1/√3/0.1/3 0.2/6P
0.5/6P
30/100
90/100
500 3.6/25/40
JDZX11-6A 6/√3/0.1/√3/0.1/3 7.2/32/60
JDZX11-10A 10/√3/0.1/√3/0.1/3 12/42/75
JDZX11-3AG 3/√3/0.1/√3/0.1/3 0.2/6P
0.5/6P
30/100
60/100
400 3.6/25/40
JDZX11-6AG 6/√3/0.1/√3/0.1/3 7.2/32/60
JDZX11-10AG 10/√3/0.1/√3/0.1/3 12/42/75

注意事项:1、使用时二次绕组不许短路及超负荷运行。 2、JDZX11-3,6,10A为半绝缘结构,只能进行感应耐压试验;开关柜进行工频试验时,应将互感器与开关柜断开。

外形及安装尺寸

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况,线路上的电压大小不一,而且相差悬殊,有的是低压220V和380V,有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压,就需要根据线路电压的大小,制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难,而且更主要的是,要直接制作高压仪表,直接在高压线路上测量电压,那是不可能的,而且也是绝对不允许的。
