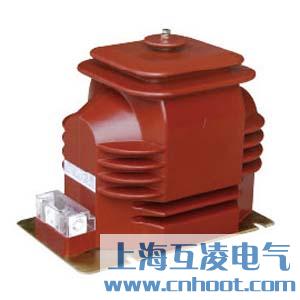

JDZX11-15G电压互感器

  • JDZX11-15G电压互感器

  • 产品名称:JDZX11-15G电压互感器
  • 型号:JDZX11-15G
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JDZX11-15G电压互感器原理

JDZX11-15G系列电压互感器为环氧树脂绝缘全封闭结构, 耐污秽及潮湿,也适用于热带地区使用。该互感器体积小,重量轻,局部放电量小、抗过电压能力强,适宜于任何位置、任何方向安装。

JDZX11-15G电压互感器为环氧树脂浇注全封闭结构,适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中,作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

JDZX11-15G电压互感器参数

型号 额定电压比 (kV) 准确级组合 额定输出 极限输出 额定绝缘水平
(VA) (VA) (kV)
JDZX11-15 15/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/200 600 24/65/125
0.5/6P(3P) 100/200
JDZX11-15G 15/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/200
0.5/6P(3P) 70/200
型号 额定电压比 (kV) 准确级组合 额定输出 极限输出 额定绝缘水平
(VA) (VA) (kV)
JDZ11-20 13.8/0.1 0.2 30 500 18/55/105
15/0.1 0.5 80
15.7/0.1 1 200
20/0.1     24/65/125
JDZF11-20 13.8/0.1/0.1 0.2/0.2 20/20 300 18/55/105
15/0.1/0.1 0.2/0.5 20/40
15.7/0.1/0.1 0.5/0.5 40/40
20/0.1/0.1     24/65/125
JDZX11-20G 13.8/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 400 18/55/105
15/√3/0.1/√3/0.1/3 0.5/6P(3P) 80/100
15.7/√3/0.1/√3/0.1/3
20/√3/0.1/√3/0.1/3     24/65/125
JDZXF11-20G 13.8/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 300 18/55/105
15/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P(3P) 20/40/100
15.7/√3/0.1/√3/0.1/√3/0.1/3 0.5/0.5/6P(3P) 40/40/100
20/√3/0.1/√3/0.1/√3/0.1/3     24/65/125
JDZX11-20 13.8/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 400 18/55/105
15/√3/0.1/√3/0.1/3 0.5/6P(3P) 80/100
15.7/√3/0.1/√3/0.1/3
20/√3/0.1/√3/0.1/3     24/65/125
JDZXF11-20 13.8/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 300 18/55/105
15/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P(3P) 20/40/100
15.7/√3/0.1/√3/0.1/√3/0.1/3 0.5/0.5/6P(3P) 40/40/100
20/√3/0.1/√3/0.1/√3/0.1/3     24/65/125

1、局部放电水平符合GB1207《电压互感器》标准。
2、污秽等级:Ⅱ级。

JDZX11-15G电压互感器的作用

1)对于铁磁谐振电路,在相同的电源电势作用下回路可能不只一种稳定的工作状态。电路到底稳定在哪种工作状态要看外界冲击引起的过渡过程的情况。 2)PT的非线性铁磁特性是产生铁磁谐振的根本原因,但铁磁元件的饱和效应本身也限制了过电压的幅值。此外回路损耗也使谐振过电压受到阻尼和限制。当回路电阻大于一定的数值时,就不会出现强烈的铁磁谐振过电压。
3)串联谐振电路来说,产生铁磁谐振过电压的的必要条件是ω0=1/L0C<;ω。因此铁磁谐振可在很大的范围内发生。
4)维持谐振振荡和抵偿回路电阻损耗的能量均由工频电源供给。为使工频能量转化为其它谐振频率的能量,其转化过程必须是周期性且有节律的,即…1/2(1,2,3…)倍频率的谐振。
5)铁磁谐振对PT的损坏。电磁谐振(分频)一般应具备如下三个条件。
①铁磁式电压互感器(PT)的非线性效应是产生铁磁谐振的主要原因。
②PT感抗为容抗的100倍以内,即参数匹配在谐振范围。
③要有激发条件,如PT突然合闸、单相接地突然消失、外界对系统的干扰或系统操作产生的过电压等。
据试验分频谐振的电流为正常电流的240倍以上,工频谐振电流为正常电流的40~60倍左右,高频谐振电流更小。在这些谐振中,分频谐振的破坏最大,如果PT的绝缘良好,工频和高频一般不会危及设备的安全,而6kV系统存在上述条件。
