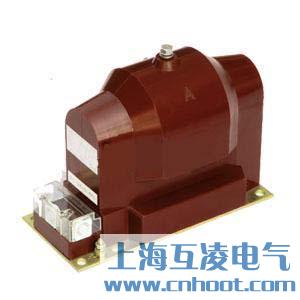

JDZX16-6Q,JDZX16-3Q电压互感器

  • JDZX16-6Q,JDZX16-3Q电压互感器

  • 产品名称:JDZX16-6Q,JDZX16-3Q电压互感器
  • 型号:JDZX16-6Q,JDZX16-3Q
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JDZX16-6Q,JDZX16-3Q电压互感器原理

JDZX16-6Q,JDZX16-3Q电压互感器为单相环氧树脂浇注全封闭结构,适用于额定频率50Hz或60Hz,额定电压3kV、6kV、10kV的电力系统中,作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

JDZX16-6Q,JDZX16-3Q电压互感器参数

型号 电压比(V) 准确级次 极限输出VA 额定绝缘水平
JDZX16-3Q(等同于UNE) 3000/√3/100√3/100√3 0.5/6P 600 3.6/25/40
JDZX16-6Q(等同于UNE) 6000/√3/100√3/100√3 0.5/6P 7.2/32/60
JDZX16-10Q(等同于UNE) 10000/√3/100√3/100√3 0.5/6P 300/300 12/42/75

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。


  • 产品名称:
  • JDZX16-6Q,JDZX16-3Q电压互感器


  • 型号:
  • JDZX16-6Q,JDZX16-3Q

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
