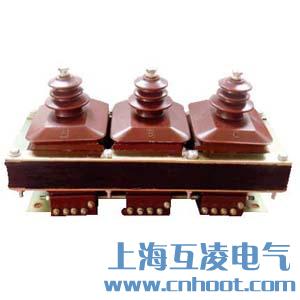

- 产品名称：JSZW-10B电压互感器
- 型号：JSZW-10B
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
JSZW-10B电压互感器使用条件
1.海拔高度不超过3000米;
2.周围环境温度不高于十40'C，不低于-5'C;
3.周围空气的相对湿度不大于85%（20'C）;
4.安装场所无腐蚀性的气体．
JSZW-10B电压互感器原理
JSZW-10B电压互感器为三相、户内、干式产品，JSZW3-10为Yo/Yo/［连接JSZW3-10F为Yo/Yo/Yo/[连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控 和继电保护用。
JSZW-10B电压互感器参数
| 型号 | 额定电压比(V) | 额定二次输出 | 极限输出 | 额定绝缘水平 | ||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
| JSZW-3A | 3000/√3/100/√3/100/3 | 45 | 90 | 150 | 300 | / | / | 75 | 600 | 3.6/23/40 |
| JSZW-3B | 3000/√3/100/√3/100/3 | |||||||||
| JSZW-6A | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||||
| JSZW-6B | 6000/√3/100/√3/100/3 | |||||||||
| JSZW-10A | 10000/√3/100/√3/100/3 | 60 | 90 | 150 | 300 | / | / | 12/42/75 | ||
| JSZW-10B | 10000/√3/100/√3/100/3 | |||||||||
| JSZW-6A | 6000/√3/100/√3/100/√3/100/3 | / | / | / | / | 30/30 | 60/60 | 450/450 | 7.2/32/60 | |
| JSZW-6B | 6000/√3/100/√3/100/√3/100/3 | |||||||||
1. 产品标准：GB1207-1997《电压互感器》；
2. 技术参数表 Technical data form
3. 产品表面爬电比距满足Ⅱ级污秽等级；
JSZW-10B电压互感器结构
该系列产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片，经退火处理。 JSZW3-10型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。
- 产品名称：
JSZW-10B电压互感器
- 型号：
JSZW-10B
