LDZJ-10Q电流互感器

LDZJ-10Q电流互感器原理

LDZJ1-10电流互感器环氧树脂浇注绝缘全封闭式产品，适用于额定电压10kV及以下，额定频率为50Hz或60Hz的户内电力线路及设备中作电流、电能测量和继电保护使用。本型互感器具有体积小、重量轻、绝缘性能优越、精度高、动热稳定倍数高等特点，并且还可以根据用户需要制成各种特殊规格、灵活性强，符合IEC44-1:1996及GB1208-1997<<电流互感器>>标准。

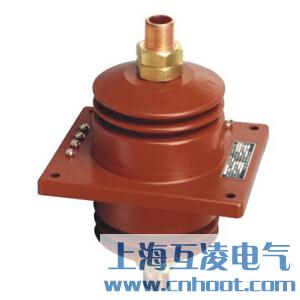

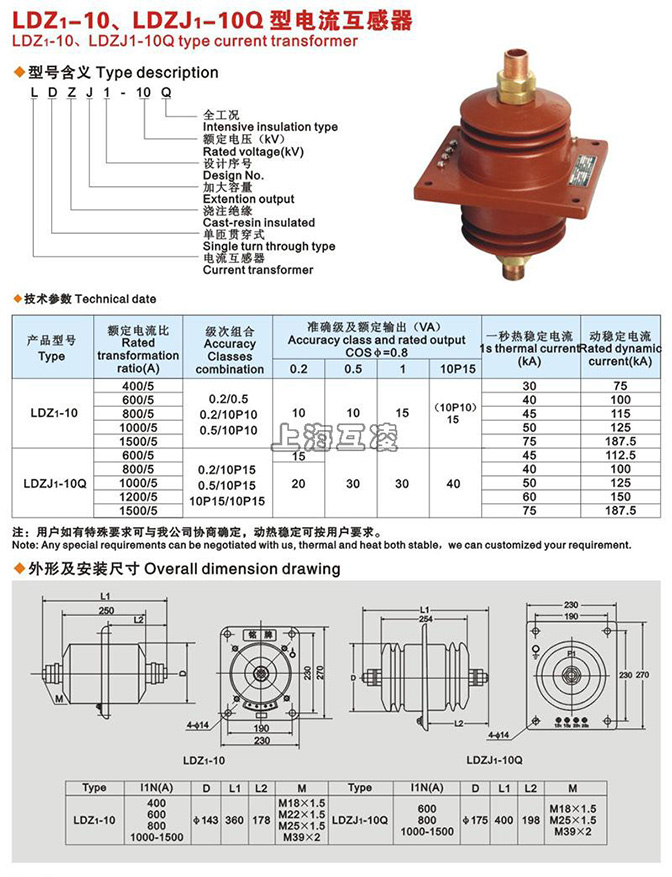

LDZ(J)1-10型电流互感器为全封闭式结构，铁芯采用优质的导磁材料，一、二次绕组及铁芯均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，并容易做到表面清洁。一次出线P1、P2分别在浇注体的两侧，二次绕组出线端在中间，第一组为计量绕组（0.2S级、0.2级），标志为1S1、1S2;第二组为监控绕组（0.5级)，标志为2S1、2S2：第三组为保护级绕组（10P级），标志为3S1，3S2。如果客户需要，可任意改变准确级组合，互感器为减极性，中部有安装板，可供固定式开关柜中穿墙安装。
