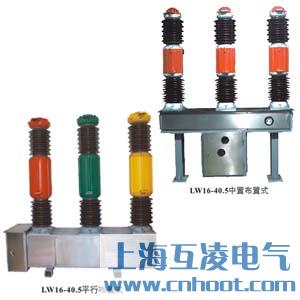

LW16-40.5/1600-25六氟化硫断路器

概述

LW16-40.5户外六氟化硫断路器是三相交流50Hz的电气设备；适用于额定电压40.5KV的电力系统中作控制与保护之用，也可作为联络断路器及开合电容器组、电抗器组断路器使用。此断路器配用CTIO型弹簧操作机构。内附电流互感器可供测量与保护作用。内附电流互感器可供测量与保护作用。

主要技术参数

外形及安装尺寸

主要型号

LW16-40.5/1250-25、LW16-40.5/2000-25

LW16-40.5/1250-31.5、LW16-40.5/1600-31.5、LW16-40.5/2000-31.5

使用环境条件

a、周围环境：+40度～-40度

b、海拔不超过1000m(Lw36-126G可用于3000m)

c、风压≤700Pa

d、日温差：25摄氏度

e、日照强度：≤1w/平方厘米

f、抗震能力：水平加速度0.25g

g、覆冰厚度：≤1Omm

h、污秽程度，Ⅲ级

i、安装场所：户外

性能特点

开断性能可靠：采用先进的自能式灭弧技术，能连续开断40kA短路电流22次不检修。

机械操作性能可靠：断路器连续操作机械寿命达6000次，经过简单调整，可达10000次以上，具有很高的操作可靠性。

绝缘能力可靠：外绝缘爬电比距≥3lmm/kV，耐污秽能力强，适用于海拔不超过3000m的恶劣环境安全运行，绝缘拉杆在空气中可耐受250kV/5min。

密封性能可靠：确保六氟化硫气体年漏气率远小于0.5%。

产品零部件除湿工艺严格：SF6水分含量远低于同类产品。
