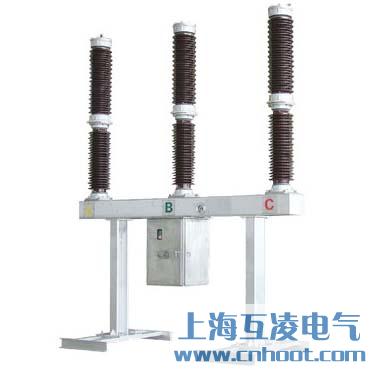

LW36-126/3150-31.5六氟化硫断路器

  • LW36-126/3150-31.5六氟化硫断路器

  • 产品名称:LW36-126/3150-31.5六氟化硫断路器
  • 型号:LW36-126-3150-31.5
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

LW36-126户外自能式高压六氟化硫断路器适用于交流50Hz、126kV的电力系统中,是电力系统的控制和保护设备,也可以作为联络断路器使用。

断路器符合GB1984-2003《高压交流断路器》和IEC62271-100-2001《高压交流断路器》及QJ/RG.30.03.54-1999《LW36-126自能式断路器技术条件》的要求。断路器以SF6气体为绝缘和灭弧介质,采用自能式灭弧原理,配用新型弹簧操动机构,具有开断能力强,操作功小,可靠性高的特点。

型号及其含义

主要技术参数

外形及安装尺寸

地基的安装

使用环境条件

正常使用环境条件符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定,即:

a.周围环境温度:-40ºC ~+40ºC;

b.海拔高度:不超过3000m;

c.风速:不大于34m/s;

d.日温差:不大于25ºC;

e.日照强度:不大于0.1w/cm2;

f.月平均相对湿度:不大于90%;

g.地震加速度:水平不大于0.2g,垂直不大于0.1g;

h.覆冰厚度:不大于10mm;

i.空气污秽程度:不超过GB5582中的Ⅳ级;

j.安装场合:户外。

如果用户有特殊使用环境条件要求,可与制造商另行协商。

产品结构特点

断路器采用三相瓷瓶支柱式结构,为户外设计,三相配用一个SRCT36-C弹簧操动机构,居中布置,三相连动,故外观新颖精致。断路器以SF6气体作为绝缘和灭弧介质,运行时断路器三极SF6气体应连通,并采用指针式密度继电器对其压力和密度进行监控。由于采用自能式灭弧原理,且在断路器运动系统中进行了优化设计,故有效的提高了机械效率,最大限度的降低了操作功。


  • 产品名称:
  • LW36-126/3150-31.5六氟化硫断路器


  • 型号:
  • LW36-126-3150-31.5

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
