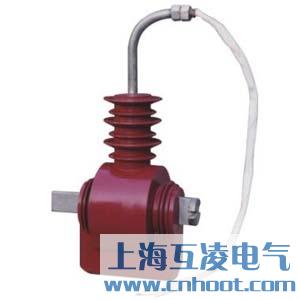

LZW32-10G2C电流互感器

  • LZW32-10G2C电流互感器

  • 产品名称:LZW32-10G2C电流互感器
  • 型号:LZW32-10G2C
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LZW32-10G2C电流互感器原理

LZW32-10G2C电流互感器为户外环氧树脂真空浇注、全封闭结构,供额定频率50~60Hz,额定电压10KV及以下户外真空断器中作继电保护用。

LZW32-10G2C电流互感器参数

额定电流比(A) 准确级 额定输出(VA) 一秒热稳定电流(KA) 额定动稳定电流(KA)
50/5 10P10 10 9 22.5
75/5 13.5 33.8
100/5 18 45
150/5 27 67.5
200/5 36 90
300/5 15 36 90
400/5 40 100
600/5 48 120
630/5

注意事项

互感器使用于额定电压不超过0.66kV的交流电路,长期工作电流不超过1.2倍额定值; 产品为减极性,一次接线标志P1、P2,相应二次接线标志S1、S2; 测量仪表接于S1、S2端子上,所接仪表的总阻抗(包括接线)不应超过互感器的额定负荷; 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。


  • 产品名称:
  • LZW32-10G2C电流互感器


  • 型号:
  • LZW32-10G2C

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
