LZZBJ12-10C电流互感器

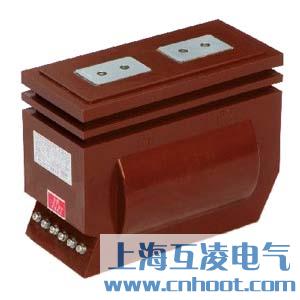

  • LZZBJ12-10C电流互感器

  • 产品名称:LZZBJ12-10C电流互感器
  • 型号:LZZBJ12-10C
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

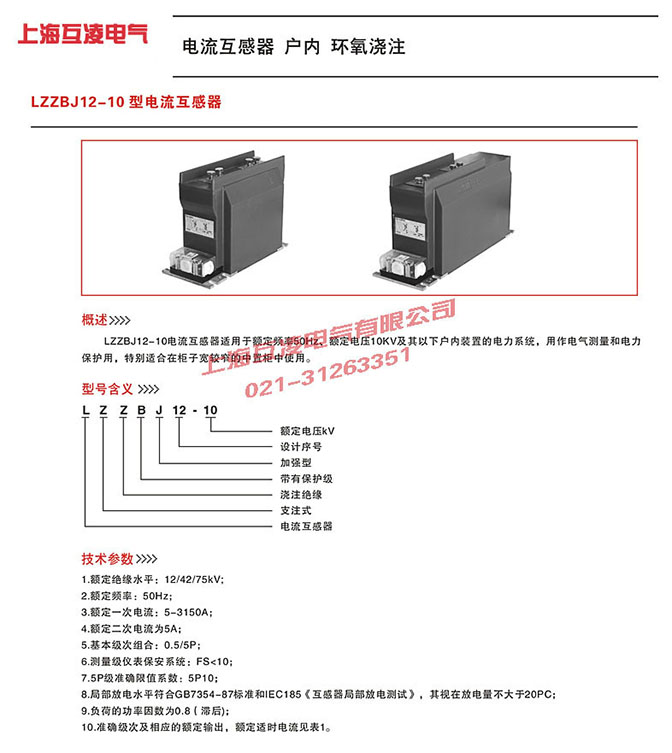

LZZBJ12-10C电流互感器的作用

LZZBJ12-10C型电流互感器供额定频率50—60HZ,额定电压10KV及以下户内装置的电力系统中,作计量和监控保护用。
结构特点:本产品为支柱式结构,采用环氧树脂全封闭浇注成型,具有精度高、局部放电量低、体积小、重量轻、动热稳定倍数大、耐潮湿及污秽、全工况、免维护等特点。

LZZBJ12-10C电流互感器使用环境

本产品为全封闭支柱式结构,采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求。
产品执行GB1208—97《电流互感器》标准。
额定电压 10kV 50Hz
额定绝缘水平 一次对二次及地 11.5/42/75kV
二次之间及地3kV 2min
额定二次电流 5A或1A
测量级仪表保安系数 ≤10
局部放电水平 附和GBl208—1997视在放电量≤20PC

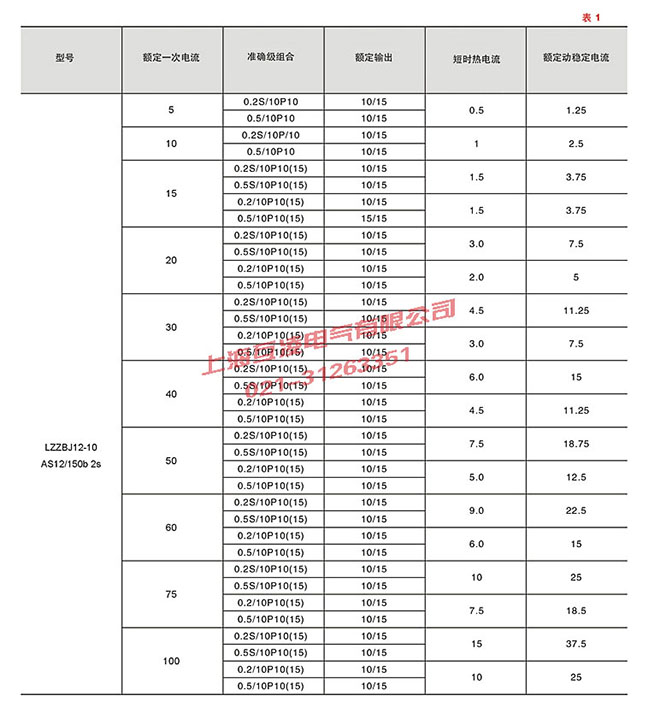

额定一次电流(A) 准确级组合 额定输出(VA) 准确限值系数 短时热电流(KA有效值) 动稳定电流(KA峰值)
0.2S 0.2 0.5 10P
20-200

0.2S/10P

0.2/10P

0.5/10P

15 15 20 30 10 200I1n 500I1n
300 45 110
400 30 40 50 120
500 63 130
600
800
1000
1200
1500 20 20 40 60 80 140
2000
2500 100 180
3000
3150

LZZBJ12-10C电流互感器原理

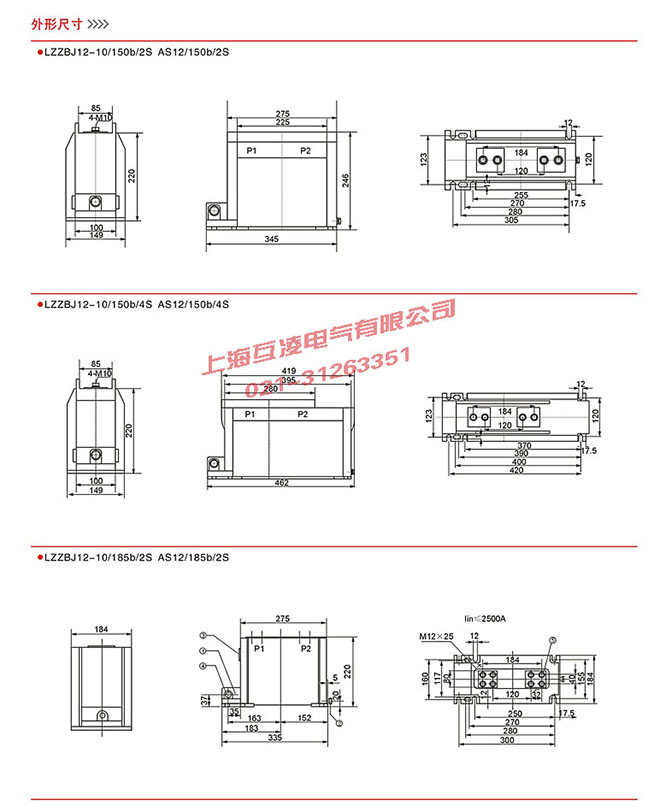

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。lzzbj12-10C电流互感器接线图LZZBJ12-10C电流互感器变比LZZBJ12-10C电流互感器选型
