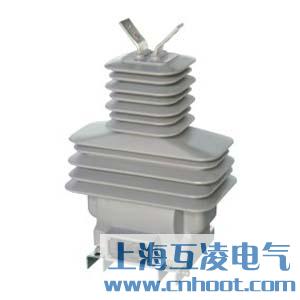

LZZBW-35A电流互感器

  • LZZBW-35A电流互感器

  • 产品名称:LZZBW-35A电流互感器
  • 型号:LZZBW-35A
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

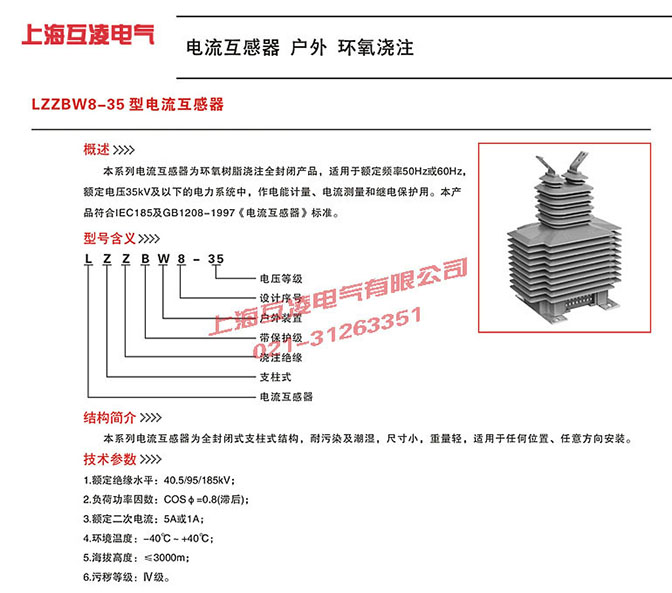

LZZBW-35A电流互感器原理

LZZBW-35A电流互感器(户外)概述 LZZBJ71-35W 型电流互感器为户外环氧树脂浇注式、户外型、全封闭、支柱柱式结构的电压互感器。适用于是交流50Hz、额定电压为35KV及以下电力系统中,供电流、电能测量及继电保护用。

LZZBW-35A电流互感器参数

1、额定绝缘水平:40.5/95/185 kV;
2、额定二次电流:5A,1A
3、额定一次电流、准确级组合、额定输出及动热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。

产品型号 额定电流比(A) 额定输出(VA) 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.2 0.5S 0.5 额定输出(VA) 准确级及准确限值系数
LZZBJ71-35 5~100/5 10 15 15 20 25 10P15 200Iln 500Iln
150~300/5 150Iln 375Iln
400~500/5 45 112.5
600~800/5 63 157.5
1000~1500

注意事项

电流互感器 - 使用注意事项电流互感器运行时,副边不允许开路。因为一旦开路,原边电流均成为励磁电流,使磁通和副边电压大大超过正常值而危及人身和设备安全。因此,电流互感器副边回路中不许接熔断器,也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时,副边不允许开路。原因如下:
⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
⒊电流互感器铁芯合磁通:Φ = Φ1 + Φ2
⒋因为Φ1.Φ2方向相反,大小相等,互相抵消,所以 Φ = 0
⒌若二次开路,即 I2 = 0 ,则:Φ = Φ1,电流互感器铁芯磁通很强,饱和,铁心发热,烧坏绝缘,产生漏电
⒍若二次开路,即 I2 = 0 ,则:Φ = Φ1,Φ在电流互感器二次线圈N2中产生很高的感生电势e,在电流互感器二次线圈两端形成高压,危及操作人员生命安全
⒎电流互感器二次线圈一端接地,就是为了防止高压危险而采取的保护措施。

LZZBW-35A电流互感器接线图


  • 产品名称:
  • LZZBW-35A电流互感器


  • 型号:
  • LZZBW-35A

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
