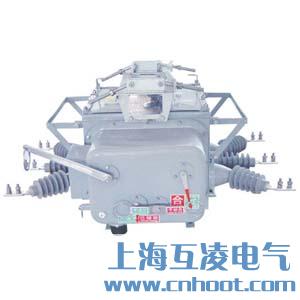

ZW20-12真空断路器

  • ZW20-12真空断路器

  • 产品名称:ZW20-12真空断路器
  • 型号:ZW20-12
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

产品概述

ZW20-12户外交流高压分界真空断路器为额定电压12KV,三相交流50Hz的户外配电设备,是一款用户分界开关。主要由ZW20-12型真空断路器本体,故障检测控制器及外置电压互感器三大部分组成,三者通过航空插座及户外密封控制电缆进行电气连接,具有故障检测功能,保护控制功能及通讯功能,能可靠判断,检测界内与界外毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障。

本体开关是真空方式灭弧并且采用SF6气体绝缘,箱体采用了日本东芝公司VSP5的气体密封、防爆、绝缘结构技术,进出线导管也进行了密封性能改进,整体密封性能优良,内部充装的SF6气体不泄漏,不受外界环境影响;其弹簧操动机构进行了小型化及性能优化设计,采用直接链条主传动和多级脱扣系统,动作可靠性和稳定性比国内传统的弹簧机构有显著提高;主回路的轴与套之间的接触采用了内收外张式表链结构,主回路的接触电阻小,温升低。产品性能可靠是一种真正的免维护产品。

型号及其含义

主要常用型号有:

ZW20-12/630-20、ZW20-12/630-12.5、ZW20-12/630-16、ZW20-12/630-25

ZW20-12/1000-20、ZW20-12/1000-12.5、ZW20-12/1000-16、ZW20-12/1000-25

使用环境条件

1.海拔高度不超过3000m;

2.周围空气温度:-40℃~+40℃;日温差:日温变化25℃;

3.风速不大于35m/s;

4.无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)各剧烈振动的场所。

产品特点

1.城、农网改造的理想设备:该真空断路器与智能控制器配套可构成自动重合,实现重合器的功能,以及遥控、遥测、遥信、遥调;

2.操作灵活、方便:本产品为电动储能,电动分合,同时具有手动储能,手动分合,并能近距离或远距离遥控操作;

3.开断性能优越:开断短路电流20KA(25KA)达30次;

4.操作功率小、可靠性高:全新设计的小型电动弹簧机构,机件数目的操作功率(约30W左右)都降低到最低水平;

5.具有免维护特性:断路器主回路及二次元器件、操作机构均密封在SF6气体(零表压)中,不受外界环境影响;

6.密封性能可靠:采用成熟的密封结构技术,密封性能可靠;

7.独特的进出线方式:采用硅橡胶套管,使接线端子之间绝缘距离充裕,外绝缘特性优良;

8.使用安全:在箱体顶部安装有防爆装置,即使发生意外的内部故障,也不会有高温气体或飞溅物泄漏出来。

主要技术参数

外形及安装尺寸


  • 产品名称:
  • ZW20-12真空断路器


  • 型号:
  • ZW20-12

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
