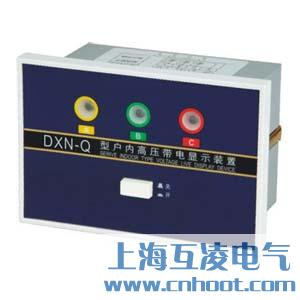

DXN-Q带电显示器

外形尺寸图

简介

DXN系列户内高压带电显示装置（简称显示装置），适用于户内额定电压为3，6，10，35KV，频率为50HZ的开关设备上，用以反映显示装置设置处高压回路带电状况。

显示装置由传感器与显示器两单元件组成，经用户外加导线连接为一体。

显示装置中支柱绝缘子式传感器可以与各类型高压开关柜，隔离开关，接地开关等配套。

显示装置不但可以提示回路带电状况，而且还可与电磁锁配合，实现强制闭锁开关柜操作手柄及网门。达到防止带电合接地开关，防止误入带电间隔的目的。提高开关设备防误性能。

DXN-Q带电显示器工作原理

该装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式（非接触式）测量，其工作原理框如图1所示。 高压带电显示闭锁装置由传感器、显示器二部分组成，传感器共三支、分别对准“A、B、C”三相带电体，与高压带电体无直接接触，并保持一定的安全距离，它接受高压带电体电场信号，并传送给显示器进行比较判断；

当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作”指示灯熄灭，且输出强制闭锁信号。

当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭，“操作”指示灯亮，同时解除闭锁信号，可以进行设备操作。装置采用分相控制，任何一相带电时即闪光报警，并输出强制闭锁信号。

当显示器失去控制电源时，显示器输出强制闭锁信号，保持闭锁状态。显示器上设有“自检”功能，即可自动检测传感器和显示器的各种功能模块，在装置发生任何故障时，“电源”指示灯长亮，“操作”指示灯不会亮，始终输出强制闭锁信号，保持闭锁状态。
