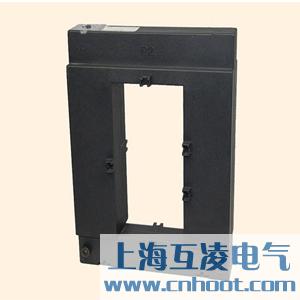

- 产品名称：AKH-0.66-K电流互感器
- 型号：AKH-0.66-K
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
AKH-0.66-K电流互感器
替代型号HLK-0.66-K
| Type | Ratio(A) | Burden(VA) | |
| Class:0.5 | Class:1.0 | ||
| HLK-0.66 | 1000/5 | 5 | 10 |
| HLK-816 | 1500/5 | 7.5 | 10 |
| HLK-816 | 2000/5 | 10 | 15 |
| HLK-816 | 2500/5 | 15 | 20 |
| HLK-816 | 3000/5 | 20 | 25 |
| HLK-816 | 4000/5 | 20 | 25 |
| HLK-816 | 5000/5 | 20 | 25 |
| HLK-816 | 6000/5 | 20 | 25 |

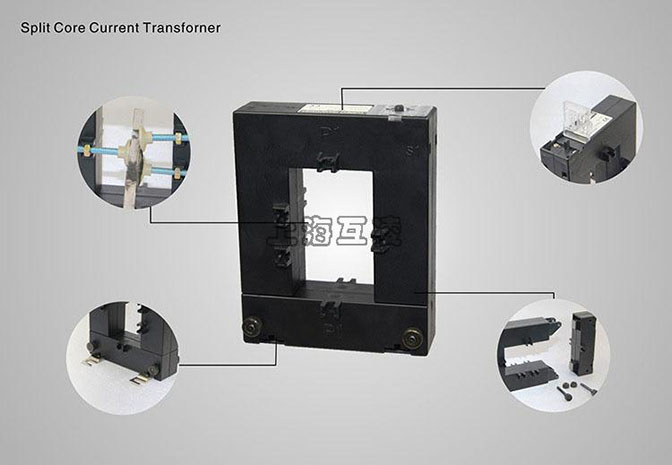

细节图

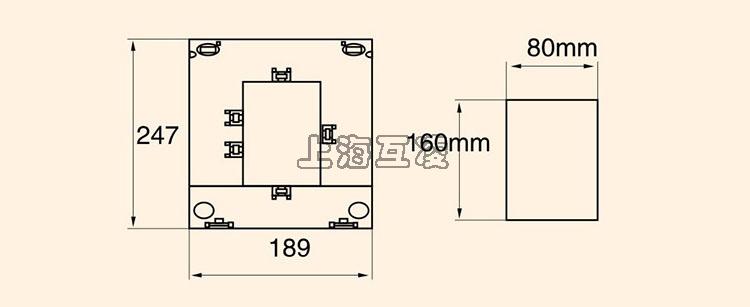

安装尺寸图及内径图

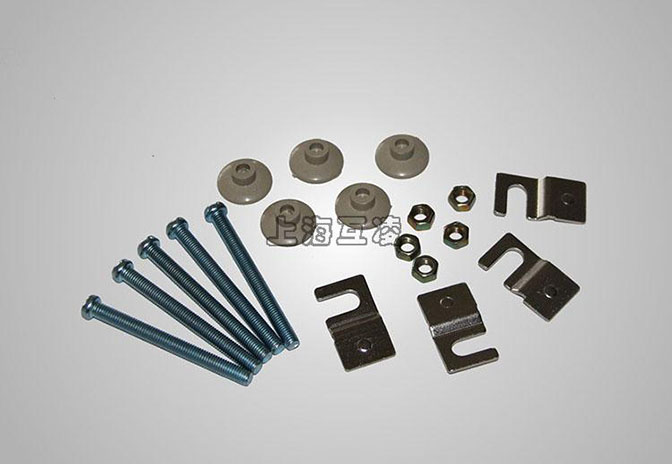

配件图
DESCRIPTION
The DP series current transformer has been specially designed to facilitate their installation in
newor already existing net works. They may be installed without opening any cable or bus-bar
circuit.The connection of conventional CTs usually requires the interruption of the primary side
current to pass cables or bus-bar through the transformer core to connect such cables to the
primary terminals.
DP系列分离式互感器是为了方便安装的电路系统或电网改造系统中安装而特殊设计的，它可在不断
开电缆或者汇流排的情况下进行安装，即节省了安装时间又节约维护费用。
FEATURE
Two built in fixing methods:Base/Busbar
两种安装方式：底线/汇流排
Very easy to install
筒易安装
Wide inner window, allowing clamping of big cables or bus-bars
内子径宽，允许宽电缆线和汇流排的通过
Wide range of sizes to accommodate all the existing installation
尺寸满足多样安装
Primary current from 5A t0 5000A
额定一次电流从5A到5000A
SPECIFICATIONS
| Rated Frequency（额定频率） Rated Test Voltage（耐受电压） Rated short-time thermal current(lth)(额定热电流) Rated dynamic curren t (ldyn)（动稳定电流） Rated voltaae (Um)（额定电压) Contin uou s -ove rload (过载） Operating temperature（工作温度范围） Housing self-extinguishing class（外壳阻燃等级） Safety factor（准确限制系数） Secondary current（二次电流） |
50/60Hz 3kv AC.(1min) 60ln 2.5lth 0.72Kv AC． 1.2ln -10℃~50℃ VO FS5 5A/1A |
STANDARD
IEC60044-1 GB1208-2006
