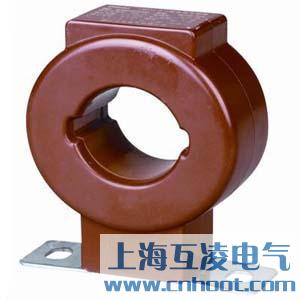

- 产品名称：LMZ1-0.5电流互感器
- 型号：LMZ1-0.5
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
LMZ1-0.5电流互感器的作用
一次电流5A～5000A，二次电流5A，规格齐全，全面覆盖0.2级、0.5级及1级三个准确度等级； 所用铁芯经过高真空热处理，性能优良，精度稳定； 外壳采用高抗冲阻燃ABS材料制成，具有良好的安全性能，造型美观； 安装方便，可采用弯片固定，压盘固定； 结构：穿孔式（圆、方孔），弯片、单片压盘安装方式 性能符合GB1208-1997《电流互感器》技术标准。
LMZ1-0.5电流互感器适用范围
LMZ1-0.5电流互感器为母线式、浇注绝缘、户内型电流互感器，适用于额定频率为50HZ，电压为0.5KV及以下的交流线路中，作为测量电流、电能及继电保护之用。
标准与认证
国家标准 ：GB 1208-2006；认证证书 ：CMC浙制03820196
LMZ1-0.5电流互感器特点
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。
LMZ1-0.5电流互感器参数
准确级 ：0.5级
额定电压 ：0.66KV
额定一次电流 ：5-3000A
额定二次电流 ：5A
额定负荷 ：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。
使用环境条件
LMZ1-0.5主要场所 ：户内
环境温度 ：-5～+40℃
环境湿度 ：相对湿度不大于80%
海拔 ：不超过1000m
大气条件 ：无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。
LMZ1-0.5电流互感器参数
| 型号 | 电流比(A) | 穿心匝数(匝) | 额定负荷(VA) | ||
| 0.2级 | 0.5级 | 0.5S级 | |||
| LMZ1-0.5 | 30 | 5 | 5－3.75 | 5－3.75 | 5－3.75 |
| 50 | 3 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 75 | 2 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 100 | 2 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 150 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 200 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 250、300 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 400、500 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 600－1200 | 1 | 10－3.75 | 10－3.75 | 10－3.75 | |
| 1500－2500 | 1 | 15－3.75 | 15－3.75 | 15－3.75 | |
| 3000 | 1 | 20－3.75 | 20－3.75 | 20－3.75 | |
注意事项
互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值； 产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2； 测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷； 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。
