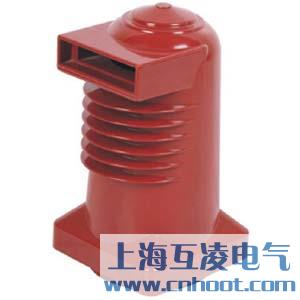

CH3-24KV/185触头盒

  • CH3-24KV/185触头盒

  • 产品名称:CH3-24KV/185触头盒
  • 型号:CH3-24KV-185
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

触头盒采用环氧树脂结构,用于各种手车式开关柜,起绝缘隔离和联接过渡作用。 安装中心距离为250mm,适用额定电压10KV,电流2500A~3150A。触头盒在额定电流下,长期工作下出线端部温升不超过65℃。

型号及其含义

使用条件

1.海拔高度不超过1000M;

2.周围气温+40℃~10℃;

3.当空气温度+20℃时,相对湿度布超过95%;

4.无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。

技术数据与要求

1.触头盒同触头对地应能耐受工频实验电压(有效性)42KV,历时5分钟,雷电冲击(峰值)75KV;

2.触头盒在额定电流下,长期工作下出线端部温升不超过65℃;

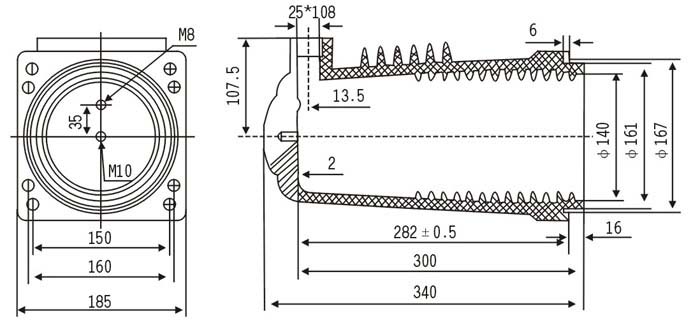

3.触头盒外形及安装尺寸见附图。
