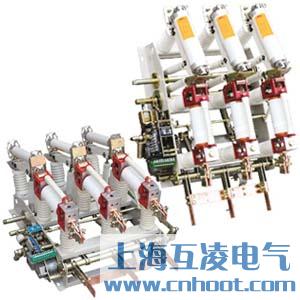

FZN21-12/630-20负荷开关

  • FZN21-12/630-20负荷开关

  • 产品名称:FZN21-12/630-20负荷开关
  • 型号:FZN21-12-630-20
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

FZN21-12/630-20高压真空负荷开关及组合电器适用于三相交流12kV、50Hz的配电系统中,具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点,与熔断器配合使用(简称组合电器),可替代造价较高的断路器,其操作和维护简单方便。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流(FZN21-12DR/T125-31.5)可开断短路电流和防止设备缺相运行能力,开关有明显可见的隔离断口,配装具有关合能力的接地开关电动弹簧机构,能够远动远控。

型号及其含义

主要技术参数

使用环境条件

1、周围空气温度上限:+40度,下限:-25度;

2、海拔高度不超过1000m;

3、相对湿度日平均值不大于95%,月平均值不大于90%;

4、地震烈度不超过8度;

5、无火灾、爆炸危险,化学腐蚀及剧烈振动的场所;

6、污秽等级:Ⅱ级;

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

常用型号:FZN21-12/125-31.5、FZN21-12/200-31.5

结构特点

FZN21-12高压真空负荷开关主要由框器、隔离开关(组合器的限流熔断器在隔离开关上)、真空开关管、接地开关、弹簧操作机构等组成。

本产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构, 采用电动机(另配手动)弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关,接地开关之间互相联锁(机械联锁),以防止误操作。


  • 产品名称:
  • FZN21-12/630-20负荷开关


  • 型号:
  • FZN21-12-630-20

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
