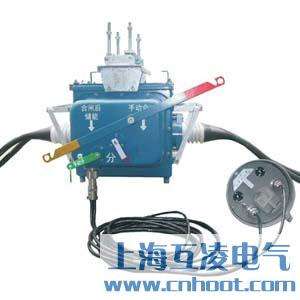

FZW28-12/630负荷开关

概述

FZW28-12/630户外高压真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。

适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。

分界负荷开关由FZW28—12真空负荷开关和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间断路电流，可适宜不同中性点接地方式的配电系统。

型号及其含义

主要技术参数

外形及安装尺寸

结构及特点

◆开关以具有卓越灭弧性能的真空管作为开断元件，性能优越。

◆ 内部串联的隔离断口使整个开关具有较高的耐压性能。与隔离断口绝缘轴连接的开关分合闸指示器，可在开关外部清晰、准确地指示出开关分合状态。

◆开关采用全绝缘，全密封结构，高压部分、低压控制回路和操作机构均密封在开关箱体内，箱体内充０表压SF6气体绝缘。开关主回路引出端子有绝缘电缆保护，确保开关具有十五年免维护的特性。

◆操作机构将弹簧储能机构和具有自由脱扣装置的电磁机构巧妙结合，使设备带有手动/自动操作功能，开关操作更灵活。并保证了在失压情况下，开关可靠分闸。

◆ 开关内部的三相贯穿型电流互感器，不但具有大电流保持，短路时保持合闸，防止开关误跳的功能，还为下阶段遥测电流量的采集作了预留。

◆开关采用悬挂式或座式安装均可，使杆上安装更方便灵活。

◆ 开关具有配电自动化的控制接口。加装FDR后实现配电网馈线自动化和配电自动化的遥测、遥控、遥信与遥调。

常用型号：FZW28-12/630A、FZW28-12/630-20
