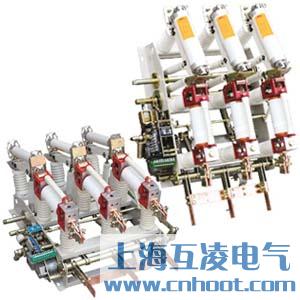

FZN21-12D/T630-20负荷开关

  • FZN21-12D/T630-20负荷开关

  • 产品名称:FZN21-12D/T630-20负荷开关
  • 型号:FZN21-12D-T630-20
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

FZN21-12D/T630-20高压真空负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中,或与成套配电设备及环网开关柜,组合式变电站等配套使用,广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等,可作为环网供电或终端,起着电能的分配、控制和保护的作用。该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关,第一部分:额定电压 1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流(FZN21-12DR/T125-31.5)可开断短路电流和防止设备缺相运行能力,开关有明显可见的隔离断口,配装具有关合能力的接地开关电动弹簧机构,能够远动远控。

常用产品型号:FZN21-12D/T630-20、FZN21-12D/T125-31.5、FZN21-12D/T200-31.5

使用环境条件

1、周围空气温度上限:+40度,下限:-25度;

2、海拔高度不超过1000m;

3、相对湿度日平均值不大于95%,月平均值不大于90%;

4、地震烈度不超过8度;

5、无火灾、爆炸危险,化学腐蚀及剧烈振动的场所;

6、污秽等级:Ⅱ级;

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

型号及其含义

主要技术参数

型号及含义

该型负荷开关及组合电器主要由框器、隔离开关(组合器的限流熔断器在隔离开关上)、真空开关管 、接地开关、弹簧操作机构等组成。本产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构,采用电动机(另配手动)弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关,接地开关之间互相联锁(机械联锁),以防止误操作。


  • 产品名称:
  • FZN21-12D/T630-20负荷开关


  • 型号:
  • FZN21-12D-T630-20

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
