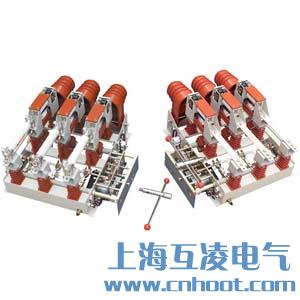

FZRN25-12D负荷开关

简介

FZN25-12D交流高压真空负荷开关是三相交流50Hz，额定电压12kV的户内装置，适用于工矿、企业、配电所及变电站等场合，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载变压器和电缆充电电流。配有手动和电动机操作机构，便于实现电力系统的三遥控要求。FZRN25-12D/T200-31.5型交流高压真空负荷开关-熔断器组合电器是三相交流50Hz，额定电压12kV的户内装置，适用于工矿、企业、配电所及变电站等场合，作负荷控制和短路保护之用。配装的接地开关，可以承受短路电流。操动机构可手动和电动，便于实现电力系统的三遥控要求。FZN25-12D、FZRN25-12D型负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护之用。由于组合电器对变压器等电器设备的保护作用比断路器更可靠，更经济，特别适用于环网、双辐射供电单元和箱式变电站。

型号及其含义

使用环境条件

1、周围空气温度上限：+40度，下限：-25度；

2、海拔高度不超过l000m；

3、相对湿度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超过8度；

5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；

6、污秽等级：Ⅱ级；

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

主要技术参数

外形及安装尺寸

常用型号：FZRN25-12D/T630-20、FZRN25-12D/T125-31.5、FZRN25-12D/T200-31.5

结构特点

FZRN25-12D型真空负荷开关和FZRN25-12型组合电器、总体结构采用操作机构布置于主回路侧面的形式。（可根据用户需求提供主回路右、左侧面或正面的形式）。主导电部分由绝缘罩、静触头、活门、导电筒、真空灭弧室等构成，组合电器还有限流熔断器。

本产品采用TF351型真空灭弧室、陶瓷外壳、铜钨触头材料、平板触头结构，其电磨损小、寿命长、开断次数高、关合、开断能力强、操作维护简便。

融开关本体与操作机构于一身，集隔离开关、负荷开关、接地开关于一体，结构紧凑，体积小，安装方便，动作灵活等。
