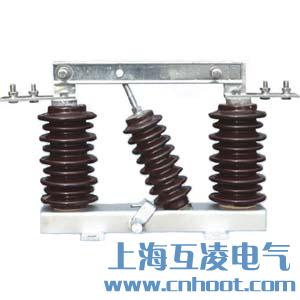

GW1-12G隔离开关

  • GW1-12G隔离开关

  • 产品名称:GW1-12G隔离开关
  • 型号:GW1-12G
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

简介

GW1-12G户外高压隔离开关适用于装置在户外高压配电设备线路上, 供线路在有电压,无负载时切断线路及转换线路之用。本产品是由三个单独的单极隔离开关组成的三相电 器。每个单极隔离开关都具有相同的组成部分,如底座支柱绝缘子,前后静触头,闸刀及弧角等。

GW1-12G型户外高压隔离开关是针对远GWI开关存在的一系列问题,按现行的国家标准和国际标准改型设备而成的一种新型开关。开关本身带有接地闸刀,能有效地防止“带电挂地线和带地线合闸”等误操作,操作人员也不必再另挂接地线。该产品其电气性能和机械性能优良,已全面达到国家标准GB1985及其第一号修订和国际电工标准IEC129、IEC694的要求,是现行10KV级户外隔离开关的更新换代产品。

GW1-12连体型户外高压隔离开关属双柱垂直开启式,配用的手动操作机构为CS8-5D防雨型,电动操作机构为CX-6型。笨产品为三相共底架闸刀式开关,可分为底架、绝缘子及导电部分,底架由转轴及弯板和角钢焊成的框架组成,底架上固定六个触座组成,用弹簧压紧。分闸时由操作拐臂带懂转轴旋转,使操作绝缘子向上顶着闸刀和触头分开,闸刀绕触座旋转,触头也在闸刀的带动下向上移动至分闸位置。合闸时由操作拐臂带动转轴旋转,使操作绝缘子拉着闸刀向下转动,在和触头向遇后带懂触头旋转,一起转至合闸位置。

产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的规定要求。其中型号包括:GW1-12/200A,GW1-12/400A,GW1-12/630A,GW1-12/1000A,GW1-12/1250A;防污型:GW1-12W/200A,GW1-12W/400A,GW1-12W/630A,GW1-12W/1000A,GW1-12W/1250A; GW1-12型单接地:GW1-12D/200A,GW1-12D/400A,GW1-12D/630A,GW1-12D/1000A, GW1-12D/1250A;

型号及其含义

使用环境条件

1. 海拔不超过1000m;

2.环境温度上限为40℃,下限-25℃;

3.无导电或起化学作用气体和蒸汽的场所;

4.无火灾、爆炸危险,严重污秽的场所;

5.不受严重震动或冲击情况(如在电镐、挖泥机旁)的场所。

外形及安装尺寸

主要技术参数


  • 产品名称:
  • GW1-12G隔离开关


  • 型号:
  • GW1-12G

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
