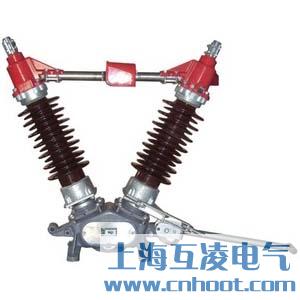

GW5-72.5隔离开关

  • GW5-72.5隔离开关

  • 产品名称:GW5-72.5隔离开关
  • 型号:GW5-72.5
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

GW5-72.5户外交流隔离开关为交流50Hz的户外高压电器设备,额定电压等级 有40.5KV 72.5KV 和126KV,供高压线路在无负载情况下进行开合,以及对被 检修高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用,也可用于开/合小的电容或电感电流。

本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》IEC60129《交流隔离开关和接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

使用条件

1.海拔高度不超过1000m,高原型不超过4000m;

2.环境温度:-40℃~+40℃;

3.风速不大于35m/s;

4.地震烈度:8度;

5.覆冰厚度:≤10mm;

6.耐污产品适用于污秽地区;

7.不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

完善化隔离开关特点说明

1)全部采用热镀锌工艺防腐处理,热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料,紧固件M8以下采用不锈钢,其余均采用热镀锌。

2)导电部分铜管软连接型,中间触头为“握手”式自力型触指,弹簧外压式无电流通过,隔离开关只有中间一个接触点,其余均用软连接固定联结。

a.采用新的触头结构,将触片一端与触座固定,靠触片变形及弹簧生产接触压力,使触指末端的滑动接触改为固定接触,提高导电可靠性;

b.现场用户无需焊接,无需备辅助材料,只提供安装支架(订货时注明是否带支架及高度)

3)转动部分配有自润滑套,无需润滑脂。

4)主接线端子为平板型。

5)开关用支柱绝缘子强度密度大,稳定可靠,配方采用高强度瓷料制造,减少了产品强度的分散性,增加了产品的抗拉强度,结构设计时已对产品已有较大的强度预留度,使产品在运行中保证稳定可靠。

技术参数与外形安装图

主要产品:GW5-72.5/630-20、GW5-72.5/1250-31.5、GW5-72.5/1600-31.5、GW5-72.5/2000-31.5等


  • 产品名称:
  • GW5-72.5隔离开关


  • 型号:
  • GW5-72.5

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
