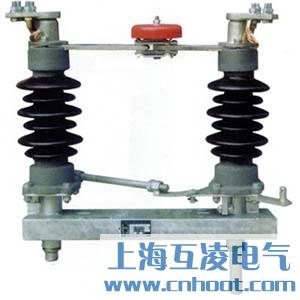

GW4-15隔离开关

概述

GW4-15户外高压隔离开关是用于三相交流50Hz的户外高压电气设备，供线路在有电压无负载的情况下进行分合，以及对被检修高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，也可用于开合小的电容或电感电流。在闸刀处于正常分闸位置时，可提供一个符合安全要求的绝缘距离。广泛使用于35-220kV变电站。

主要结构及特点

1、隔离开关为双柱水平旋转式，由底座、支柱绝缘子、接线座、左右触头装配、接地刀等部分组成。

2、采用滚动轴传动，操作省力，转动灵活，开合自如。

3、产品有不接地、单接地、双接地三种方式，主轴与接地之间有可靠的机械连锁，从而保证其安全。

4、配用CJ2自动操动机构或CS-17G手动机构等，可附装电磁锁。操作机构上的定位装置， 能保证触头与静触头处于正确的接触位置或分断位置。

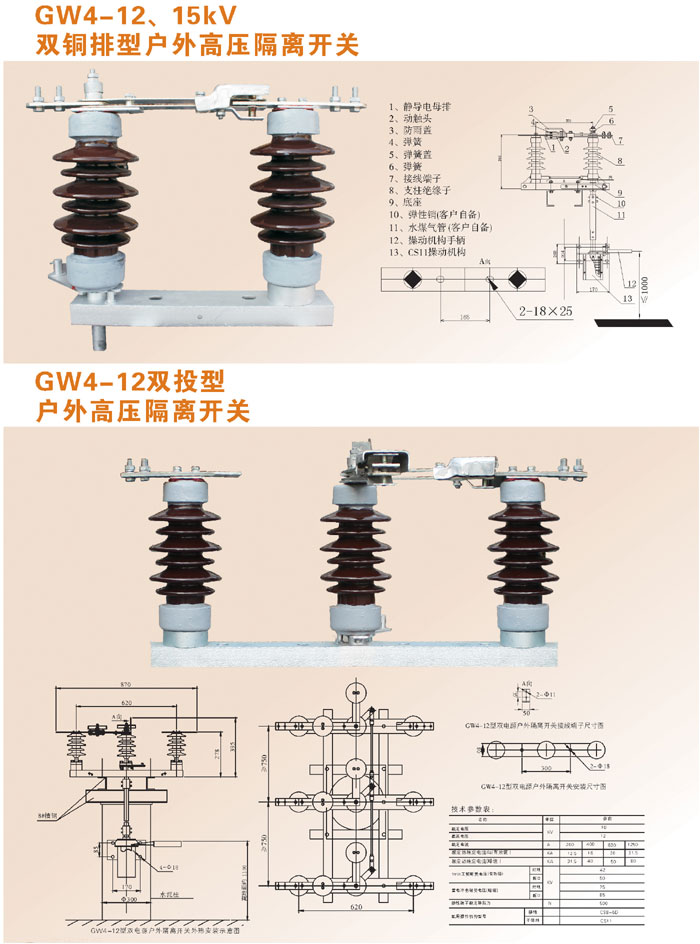

结构图

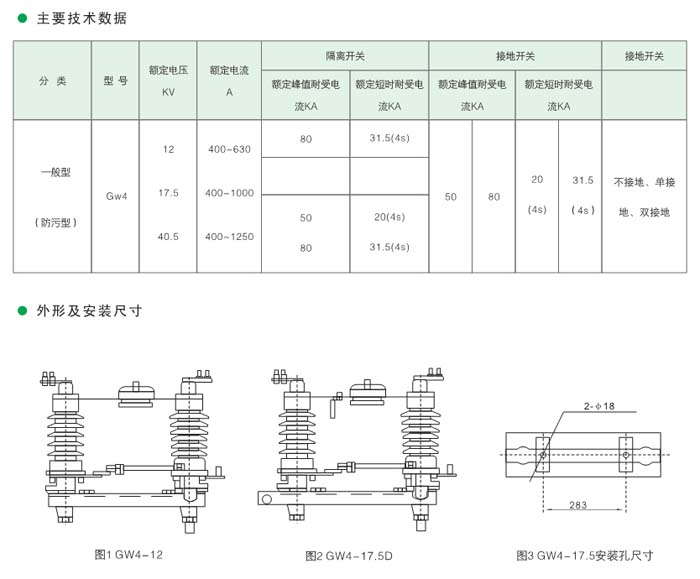

主要技术参数

主要产品：GW4-15/400-20、GW4-15/630-20、GW4-15/1000-31.5、GW4-15/1250-31.5等
