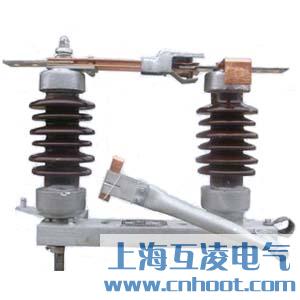

GW4-12隔离开关

概述

GW4-12户外隔离开关适用装置在户外交流50HZ、额定电压分别为12KV电力系统中，供线路在有电压、无负载时作为开合电路之用。产品符合GB1985及其他相关标准要求。

型号及其含义

使用环境条件

1、海拔不超过1000M；

2、环境温度上限为40℃，下限-25℃；

3、风速不超过35m/s；

4、不得有导电或化学腐蚀气体以及火灾；

5、爆炸危险的场所；

6、地震烈度不超过8度。

结构及其特点

隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱，每个支柱上端各装有导电闸刀，两部分闸刀触头接触处在两支术的中柱的中间部位。支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90°，从而达到分合闸之要求。隔离开关为单极型，也可通过连杆将三极连接成能够联动的三极型式。配用CSII型或CS17型手动机构操作。其中CS17用于带接地的装置的隔离开关。（可据需要配电动机构）从上述结构简介中不难看出，本隔离开关结构合理，操动灵活自如；可单极，也可三极使用，安装方便；触刀开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。

结构图

主要技术参数
