JDG-0.5电压互感器

  • JDG-0.5电压互感器

  • 产品名称:JDG-0.5电压互感器
  • 型号:JDG-0.5
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JDG-0.5电压互感器原理

电压互感器和变压器很相像,都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。

JDG-0.5电压互感器适用范围

JDG-0.5型电压互感器适用于额定频率为50Hz或60Hz、额定电压为0.5kV及以下的电力系统中,作电能、电太坏的测量和继电保护用。

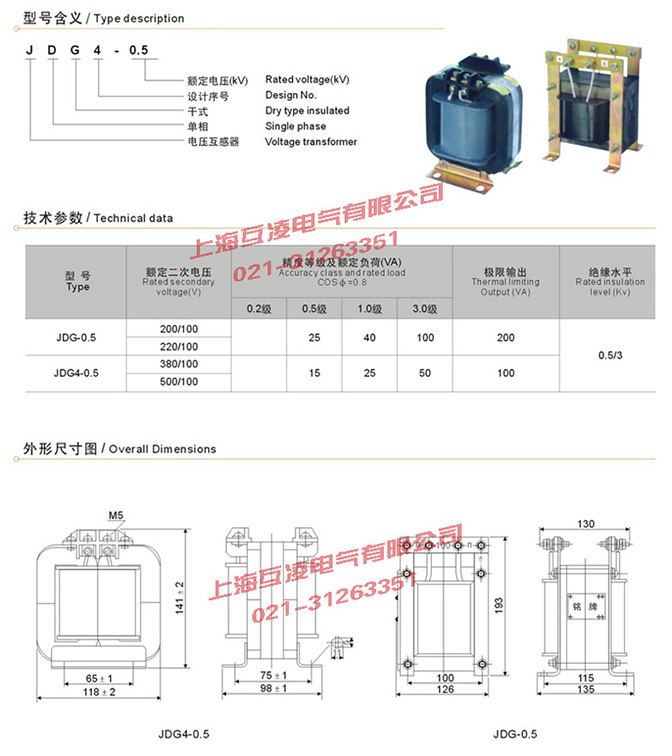

JDG-0.5电压互感器参数

额定电压(V) 额定负荷(VA) 极限负荷(VA)
一次 二次 0.5级 1级 2级
220 100 25 40 100 200
380 100 25 40 100 200
660 100 25 40 100 200

JDG-0.5电压互感器的作用

电压互感器的作用是:把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。同时,使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路,二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说,电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。

JDG-0.5电压互感器接线图


  • 产品名称:
  • JDG-0.5电压互感器


  • 型号:
  • JDG-0.5

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
地址:http://www.cnhoot.com/JDG-0.5-425.html
