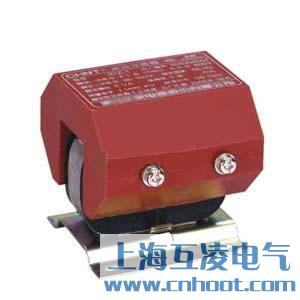

JDZ1-1电压互感器

  • JDZ1-1电压互感器

  • 产品名称:JDZ1-1电压互感器
  • 型号:JDZ1-1
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JDZ1-1电压互感器原理

JDZ1-1电压互感器为单相双绕组绕注式户内型产品,适用于50Hz、380V电路中,供测量电压、电能和功率以及继电保护,自动装置用。(JDZ2-1电压互感器)

JDZ1-1电压互感器,JDZ2-1型电压互感器适用于额定频率50Hz,额定电压为10KV及以下的电力系统中作电压、电能测量 及继电保护之用。该系列产品为全封闭环氧树脂浇注绝缘结构。一、二次绕组和铁芯用环氧树脂混合胶浇注成型。具有很高的机械强度、防潮、防腐蚀性、防火及免 维护等优点。铁芯采用优质晶粒取向冷轧硅钢片叠制而成,具有很好的误差性能。一次绕组接线端子标志“A、X”(新标准为A、B)在上部,二次绕组接线端子 “a、x”(新标准为a、b)在下部,且加装防护罩,以防窃电。底部装有安装底板供用户[安装使用,且有接地螺栓供接地使用。

JDZ1-1型干式电压互感器结构

本型互感器为浇注式外铁芯结构,铁芯选用冷轧硅钢片制成C型,将铁芯套在同心绕制的多面体绕组中,用钢带扎成一整体,铁芯两侧安装一、二次绕组的出线接线座、下部有供安装互感器用的底座,铭牌处于顶部,明显醒目,整体结构紧凑,美观、合理。 本型电压互感器可用于单相线路,两台互感器连成V型,接线后可用于三相线路。

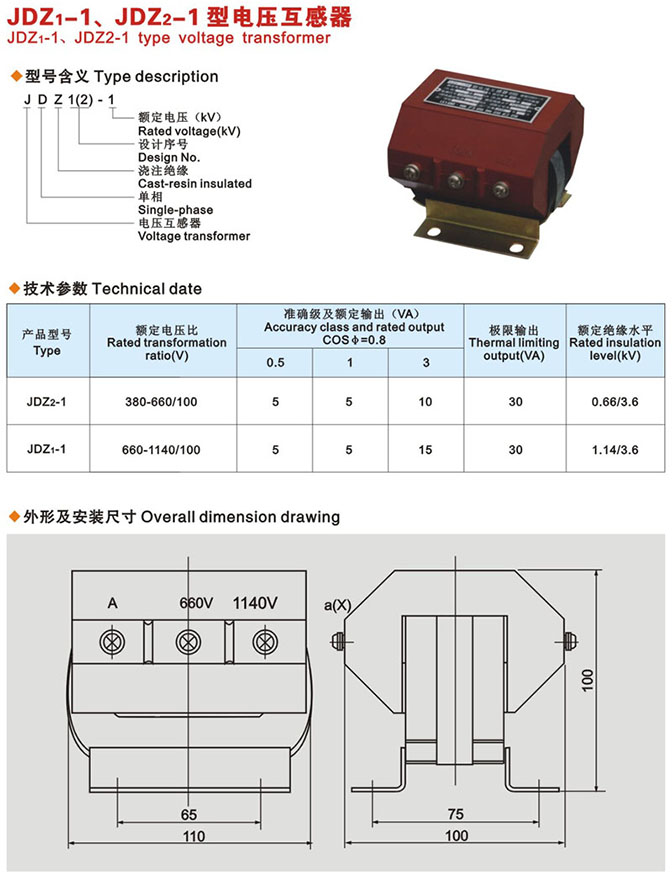

JDZ1-1电压互感器参数

型号 额定电压比(V) 准确级及额定输出(VA)COSΦ =0.8 极限输出(VA) 额定绝缘水平(KV)
0.5 1 3
JDZ1-1 660-1140/110 5 5 15 30 1.14/3.6
JDZ2-1 380-660/110 5 5 10 30 0.66/3.6

1、产品标准:GB1207-1997《电压互感器》;

2、负载功率因数:COS&=0.8 (滞后);

3、本型互感器亦可于湿热带地区;

4、互感器承受工频耐压试验:一次线圈对二次线圈及地为 3kV,一次线圈对地为3kV,持续时间1 min,无击穿或闪络现象。

JDZ1-1电压互感器的作用

电压互感器的作用是:把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。同时,使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路,二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说,电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。

JDZ1-1电压互感器接线图


  • 产品名称:
  • JDZ1-1电压互感器


  • 型号:
  • JDZ1-1

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
