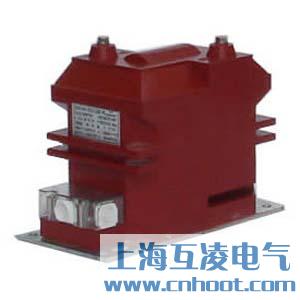

JDZR10-10B1电压互感器

  • JDZR10-10B1电压互感器

  • 产品名称:JDZR10-10B1电压互感器
  • 型号:JDZR10-10B1
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JDZR10-10B1电压互感器原理

JDZR10-10B1电压互感器为单相、户内、干式全封闭产品,使用时单台或二台一组,JDZ9-3、JDZF9-6、JDZF9-10二台一组时为V/V连接,JDZF9-3,JDZF9-6,JDZF9-10二台一组时为V/V/V连接.分别适用于额定频率50Hz:或60Hz, 额定电压为3KV,6KV,10kV电力系统中作电能计量、电压监控和继电保护用。

JDZR10-10B1电压互感器的作用

JDZR10-10B1型互感器为全封闭,绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间 所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受 潮.一次绕组引出线端子的标志为A, N;二次绕组引出线端子的标志为a, n,均在浇注体上清晰标 注。在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。

JDZR10-10B1电压互感器使用条件

1.海拔高度不超过3000米;
2.周围环境温度不高于+40'C,不低于-5'C;
3.周围空气的相对湿度不大于65%(20'C);
4.满足II级污秽等级;
5.安装场所无腐蚀性的气体
6.额定绝缘水平:JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

JDZR10-10B1电压互感器

JDZR10-10B1电压互感器为环氧树脂真空浇注全封闭式结构,适用于额定频率50Hz,额定电压10kV及以下户内装置的电力系统中作电压、电能测量和保护使用。本型互感器输出容量大,局部放电量小,最大特点是一次带有熔断器保护,可免除用户再为配置熔断器造成的烦恼,可大大避免浪费开关柜内有效空间,而且熔断器更换非常方便,直接可装入互感器内部,熔断器的熔断电流与互感器的短路承受能力相配,有效地保护互感器在电网出现故障时不烧毁。二次出线加罩保护,可避免触电事故和现象。

JDZR10-10B1电压互感器变比

型号 额定电压比 (kV) 准确级组合 额定输出(VA) 极限输出 (VA) 额定绝缘水平(kV)
JDZ10-3A 3/0.1 0.2
0.5
1
15
30
60
300 3.6/25/40
JDZ10-6A 6/0.1 7.2/32/60
JDZ10-10A 10/0.1 12/42/75
JDZ10-10A 10/0.1/0.01

电压互感器的基本结构和变压器很相似,它也有两个绕组,一个叫一次绕组,一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘,使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时,一次绕组N1并联接在线路上,二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时,尽管一次电压很高,但二次却是低压的,可以确保操作人员和仪表的安全。


  • 产品名称:
  • JDZR10-10B1电压互感器


  • 型号:
  • JDZR10-10B1

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
