JSZV1-10R电压互感器

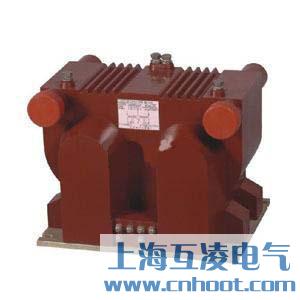

  • JSZV1-10R电压互感器

  • 产品名称:JSZV1-10R电压互感器
  • 型号:JSZV1-10R
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JSZV1-10R电压互感器原理

JSZV1-10R型电压互感器为户内式环氧树脂浇注全封闭式产品,适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中作电压、电能测量和继电保护用。

JSZV1-10R电压互感器参数

1. 配用熔断器为XRNP□-12型,0.2A,50kA。(特殊要求请在订货时注明)
2. 局部放电水平符合GB1207-1997《电压互感器》标准。
3. 其他技术参数见表

产品型号

额定电压比

准确级及额定输出

极限输出 VA



额定绝缘水平

熔断器型号
0.2 0.5 0.2/0.2 0.5/0.5
JSZV1-10R 10/0.1KV 30 80     800 12/42/75 XRNP□-12
0.3A
10/0.22KV
10/0.1/0.1KV     20/60 60/60
10/0.22/0.22KV 20/80 80/80

电压互感器(Potential transformer 简称PT,也简称TV)和变压器很相像,都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。


  • 产品名称:
  • JSZV1-10R电压互感器


  • 型号:
  • JSZV1-10R

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
