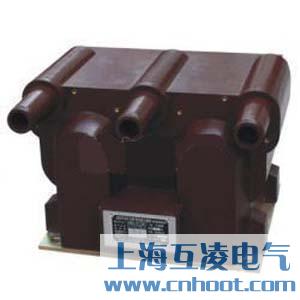

JSZV12A-10R电压互感器

  • JSZV12A-10R电压互感器

  • 产品名称:JSZV12A-10R电压互感器
  • 型号:JSZV12A-10R
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JSZV12A-10R电压互感器原理

JSZV12A-10R电压互感器是专为XGW-12型户外交流固定工金属封闭开关而设计的。本型电压互感器一次绕组带熔断器保护,不仅提供100V测量电压,还提供220V操作电源供继路器使用。

JSZV12A-10R电压互感器参数

●负荷的功率因数COSΦ=0.8(滞后);
●海拔高度≤1000m,满足Ⅱ级污秽等级;
●产品性能符合标准:GB1207-1997(电压互感器);

产品型号 额定电压比 准确级及额定输出 极限输出 额定绝缘水平
0.2 0.5 1 3 0.2/0.5
JSZV12A-3R 3000/100/100 15 30 100 150 20/40 240 3.6/25/40
JSZV12A-6R 6000/100/100 15 30 100 150 20/40 240 7.2/32/60
JSZV12A-10R 10000/100/100 15 30 100 150 20/40 300 12/42/75
10000/100/220 100 15 30 100 150 20/60 300
220 80 150 240 500

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。

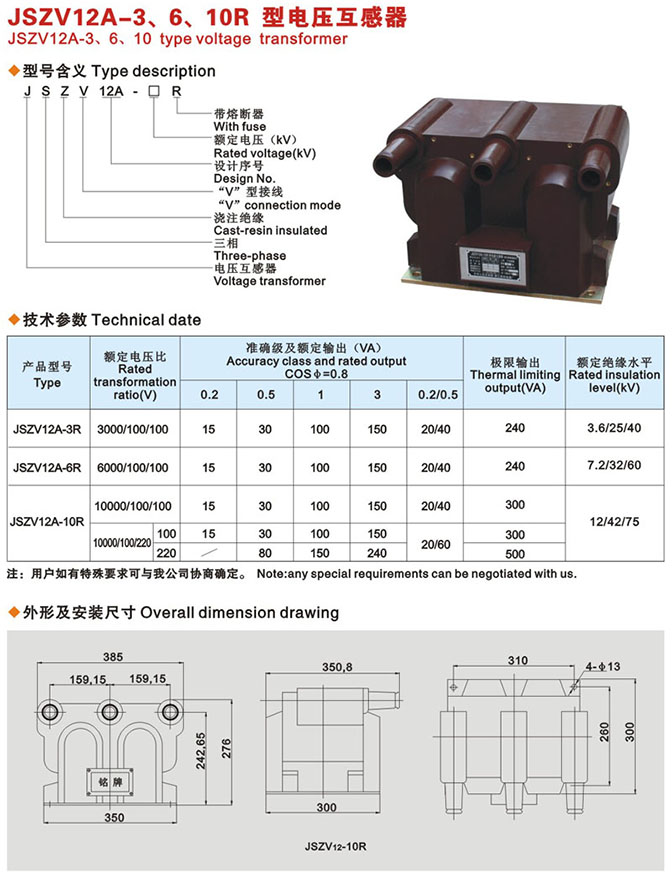

JSZV12A-10R电压互感器接线图


  • 产品名称:
  • JSZV12A-10R电压互感器


  • 型号:
  • JSZV12A-10R

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
