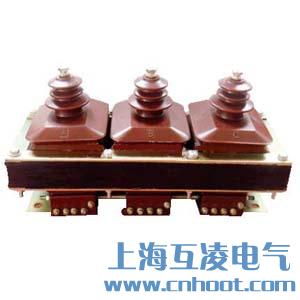

JSZW3-10B电压互感器

  • JSZW3-10B电压互感器

  • 产品名称:JSZW3-10B电压互感器
  • 型号:JSZW3-10B
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JSZW3-10B电压互感器原理

JSZW3-10B电压互感器为三相、户内、干式产品,JSZW3-10为Yo/Yo/[连接JSZW3-10F为Yo/Yo/Yo/[连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控和继电保护用。

JSZW3-10B电压互感器使用条件

1.海拔高度不超过3000米;
2.周围环境温度不高于十40'C,不低于-5'C;
3.周围空气的相对湿度不大于85%(20'C);
4.安装场所无腐蚀性的气体.

JSZW3-10B电压互感器参数

产品型号 额定电压比(V) 准确级及额定输出 极限输出(VA)
0.2 0.5 1 3
JSZW3-3A
JSZW3-3B

3000/√3 /100/√3/100/3

45 90 150 300 600
JSZW3-6A
JSZW3-6B
6000/√3 /100/√3/100/3
JSZW3-10A
JSZW3-10B
10000/√3 /100/√3/100/√3/100/3 60 150 240 600 1000

1. 产品标准:GB1207-1997《电压互感器》;
2. 技术参数表 Technical data form
3. 产品表面爬电比距满足Ⅱ级污秽等级;

JSZW3-10B电压互感器结构

该系列产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片,经退火处理。 JSZW3-10型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。

JSZW3-10B电压互感器的作用

电压互感器的作用是:把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。同时,使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路,二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说,电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。


  • 产品名称:
  • JSZW3-10B电压互感器


  • 型号:
  • JSZW3-10B

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
