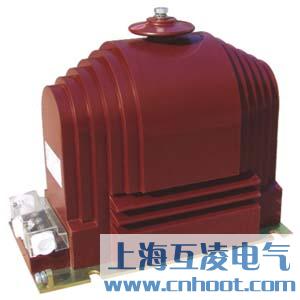

JDZX11-20电压互感器

  • JDZX11-20电压互感器

  • 产品名称:JDZX11-20电压互感器
  • 型号:JDZX11-20
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JDZX11-20型电压互感器原理

本系列电压互感器为环氧树脂绝缘全封闭结构, 耐污秽及潮湿,也适用于热带地区使用。该互感器体积小,重量轻,局部放电量小、抗过电压能力强,适宜于任何位置、任何方向安装。

JDZX11-20电压互感器为环氧树脂浇注全封闭结构,适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中,作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

JDZX11-20电压互感器参数

型号 额定电压比 (kV) 准确级组合 额定输出 极限输出 额定绝缘水平
(VA) (VA) (kV)
JDZX11-20 20/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/200 600 24/65/125
0.5/6P(3P) 100/200
JDZX11-20G 20/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/200
0.5/6P(3P) 70/200
型号 额定电压比 (kV) 准确级组合 额定输出 极限输出 额定绝缘水平
(VA) (VA) (kV)
JDZ11-20 13.8/0.1 0.2 30 500 18/55/105
15/0.1 0.5 80
15.7/0.1 1 200
20/0.1     24/65/125
JDZF11-20 13.8/0.1/0.1 0.2/0.2 20/20 300 18/55/105
15/0.1/0.1 0.2/0.5 20/40
15.7/0.1/0.1 0.5/0.5 40/40
20/0.1/0.1     24/65/125
JDZX11-20G 13.8/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 400 18/55/105
15/√3/0.1/√3/0.1/3 0.5/6P(3P) 80/100
15.7/√3/0.1/√3/0.1/3
20/√3/0.1/√3/0.1/3     24/65/125
JDZXF11-20G 13.8/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 300 18/55/105
15/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P(3P) 20/40/100
15.7/√3/0.1/√3/0.1/√3/0.1/3 0.5/0.5/6P(3P) 40/40/100
20/√3/0.1/√3/0.1/√3/0.1/3     24/65/125
JDZX11-20 13.8/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 400 18/55/105
15/√3/0.1/√3/0.1/3 0.5/6P(3P) 80/100
15.7/√3/0.1/√3/0.1/3
20/√3/0.1/√3/0.1/3     24/65/125
JDZXF11-20 13.8/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 300 18/55/105
15/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P(3P) 20/40/100
15.7/√3/0.1/√3/0.1/√3/0.1/3 0.5/0.5/6P(3P) 40/40/100
20/√3/0.1/√3/0.1/√3/0.1/3     24/65/125

1、局部放电水平符合GB1207《电压互感器》标准。
2、污秽等级:Ⅱ级。

JDZX11-20电压互感器选型

⑴按安装地点可分为户内式和户外式。35kV及以下多制成户内式;35kV以上则制成户外式。
⑵按相数可分为单相和三相式,35kV及以上不能制成三相式。
⑶按绕组数目可分为双绕组和三绕组电压互感器,三绕组电压互感器除一次侧和基本二次侧外,还有一组辅助二次侧,供接地保护用。
⑷按绝缘方式可分为干式、浇注式、油浸式和充气式。干式电压互感器结构简单、无着火和爆炸危险,但绝缘强度较低,只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便,适用于3kV~35kV户内式配电装置;油浸式电压互感器绝缘性能较好,可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中。
⑸按工作原理划分,还可分为电磁式电压互感器,电容式电压互感器和电子式电压互感器。
