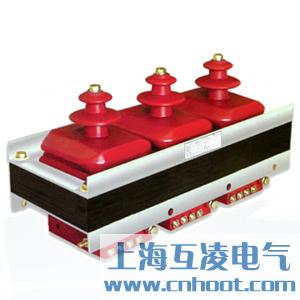

JSZW3-6A,JSZW3-3A电压互感器

  • JSZW3-6A,JSZW3-3A电压互感器

  • 产品名称:JSZW3-6A,JSZW3-3A电压互感器
  • 型号:JSZW3-6A,JSZW3-3A
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JSZW3-6A,JSZW3-3A电压互感器原理

JSZW3-6A,JSZW3-3A电压互感器为三相、户内、干式产品,JSZW3-10为Yo/Yo/[连接JSZW3-10F为Yo/Yo/Yo/[连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控 和继电保护用。

JSZW3-6A,JSZW3-3A电压互感器使用条件

1.海拔高度不超过3000米;
2.周围环境温度不高于十40'C,不低于-5'C;
3.周围空气的相对湿度不大于85%(20'C);
4.安装场所无腐蚀性的气体.

JSZW3-6A,JSZW3-3A电压互感器参数

产品型号 额定电压比(V) 准确级及额定输出 极限输出(VA)
0.2 0.5 1 3
JSZW3-3A
JSZW3-3B

3000/√3 /100/√3/100/3

45 90 150 300 600
JSZW3-6A
JSZW3-6B
6000/√3 /100/√3/100/3
JSZW3-10A
JSZW3-10B
10000/√3 /100/√3/100/√3/100/3 60 150 240 600 1000

1. 产品标准:GB1207-1997《电压互感器》;
2. 技术参数表 Technical data form
3. 产品表面爬电比距满足Ⅱ级污秽等级;

JSZW3-6A,JSZW3-3A电压互感器结构

该系列产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片,经退火处理。 JSZW3-10型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。
