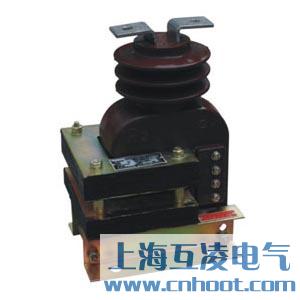

LQJ-10Q电流互感器

  • LQJ-10Q电流互感器

  • 产品名称:LQJ-10Q电流互感器
  • 型号:LQJ-10Q
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LQJ-10Q电流互感器原理

LQJ-10Q型电流互感器为全工况环氧树脂浇注绝缘、穿墙式电流互感器,均适用于手车式开关柜或其他型式开关柜中,供额外电压为10kV及以下,适用于交流50Hz,额定电压10KV及以下交流线路中,作电流,电能测量及继电保护用。

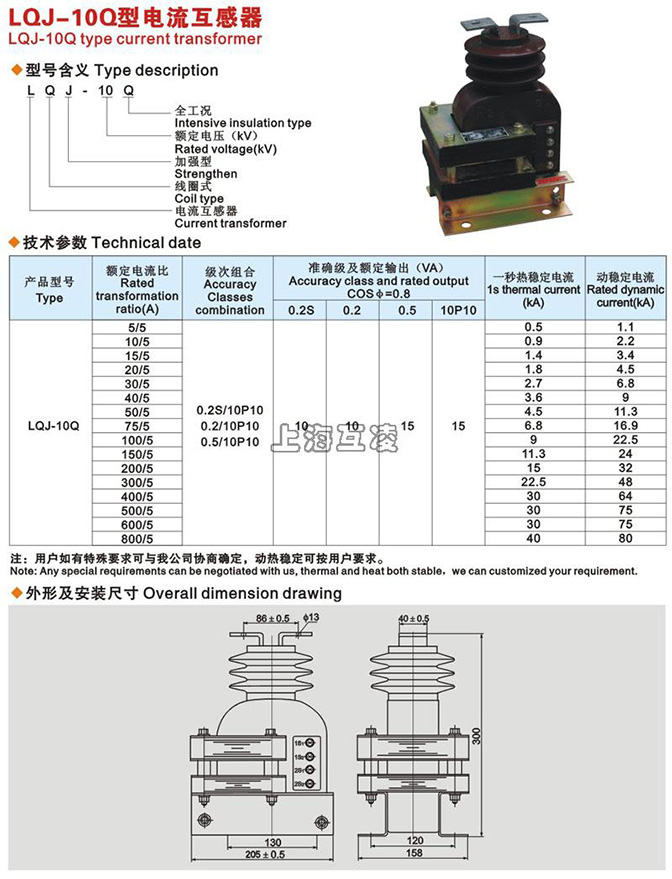

LQJ-10Q型电流互感器参数

型号

额定电流比

准确级组合

准确级及额定输出

短时热电流

额定动稳定电流

0.2S 0.2 0.5 10P10
LQJ-10Q

LQJC-10Q

5/5A
0.2s/10P10
0.2/10P10
0.5/10P10



10 10 15 15 0.5 1.1
10/5A 0.9 2.2
15/5A 1.4 3.4
20/5A 1.8 4.5
30/5A 2.7 6.8
40/5A 3.6 9
50/5A 4.5 11.3
75/5A 6.8 16.9
100/5A 9 22.5
150/5A 11.3 24
200/5A 15 32
300/5A 22.5 48
400/5A 30 64
500/5A 30 75
600/5A 30 75
800/5A 40 80

LQJ-10Q电流互感器接线图


  • 产品名称:
  • LQJ-10Q电流互感器


  • 型号:
  • LQJ-10Q

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
