首页 > 高压电流互感器 > LZZBJ18-10/185H/2S电流互感器

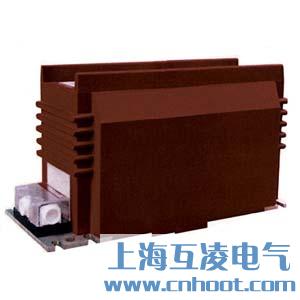

LZZBJ18-10/185H/2S电流互感器

  • LZZBJ18-10/185H/2S电流互感器

  • 产品名称:LZZBJ18-10/185H/2S电流互感器
  • 型号:LZZBJ18-10-185H-2S
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LZZBJ18-10/185H/2S电流互感器原理

本型电流互感器为环氧树脂浇注全封闭支柱式结构,耐污染及潮湿。安装时将一次螺钉压紧,保证接触可靠。

电流互感器额定电压不小于装设点线路额定电压。

LZZBJ18-10/185H/2S电流互感器为支柱式环氧树脂浇注绝缘户内型全工况产品,适用于中置式开关柜或其他型式开关柜中,在额定频率为50Hz、额定电压为10kV及以下的电力系统中作电流、电能测量及继电保护用。

LZZBJ18-10/185H/2S电流互感器参数

产品符合标准GB1208-1997和IEC44-1及顾客特殊要求
额定绝缘水平:12/42/75kV
额定频率:50Hz
额定二次电流:5或1A
环境温度:-5℃~+40℃
二次绕组小于或等于两个时,可增加带电显示装置

型号 额定一次电流(A) 准 确 级 额定输出(VA) 短时热电流(Ith)(kA) 额定动稳定电流(Idyn)( kA)
组合 0.2S 0.5S 10P10 10P15 10P20
LZZBJ18-10/185H/2S 20/5 0.2S/10P20
0.5S/10P20
0.2/10P10
0.5/10P10
0.2/10P15
0.5/10P15
0.2/10P20
0.5/10P20
0.2/0.2/10P10
0.2/0.5/10P10
10 20 15 20 15 3 7.5
30/5 4.5 11.25
40/5 6 15
50/5 7.5 18.75
60/5 9 22.5
75/5 10 25
100/5 21 52.5
150/5 31.5 80

200/5
250/5

45 112.5
300/5 45 112.5
400/5
500/5
63 130
600/5 80 160
800/5
1000/5
15 30 20 20 15 80 160
1200/5
1250/5
100 160
1500/5 30 60 20 30 20 100 160
2000/5
3000/5

常见故障

电流互感器的常见故障往往与制造缺陷有关,具体如下:
1)电流互感器的绝缘很厚,有的绝缘包绕松散,绝缘层间有皱折,加之真空处理不良,浸渍不完全而造成含气空腔,从而易引起局部放电故障。
2)电容屏尺寸与排列不符合设计要求,甚至少放电容屏,电容极板不光滑平整,甚至错位或断裂,使其均压特性破坏。因此,当局部固体绝缘沿面的电场强度达到一定数值时,就会造成局部放电。 上述局部放电的直接后果是使绝缘油裂解,在绝缘层间生成大量的x腊,介损增大。这种放电是有累积效应的,任其发展下去,油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高,可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电,例如一次绕组支持螺母松动,造成一次绕组屏蔽铝箔电位悬浮,末屏引线接触或焊接不良甚至断线,均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动,末屏接地螺母松动,抽头紧固螺母松动等,均可能使接触电阻增大,从而导致局部过热故障。此外,现场维护管理不当也应引起重视。例如,互感器进水受潮,虽然可能与制造厂的密封结构和密封材料有关,但是,也有维护管理的问题。一般来说,现场真空脱气不充分或者检修时不进行真空干燥,致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些,都将给设备留下安全隐患。


  • 产品名称:
  • LZZBJ18-10/185H/2S电流互感器


  • 型号:
  • LZZBJ18-10-185H-2S

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
地址:http://www.cnhoot.com/LZZBJ18-10-185H-2S-474.html
