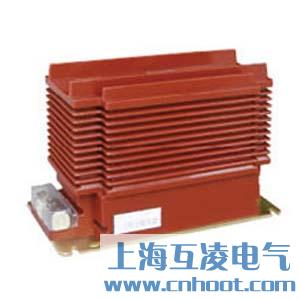

LZZB9-24/220B/2电流互感器

  • LZZB9-24/220B/2电流互感器

  • 产品名称:LZZB9-24/220B/2电流互感器
  • 型号:LZZB9-24-220B-2
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LZZB9-24/220B/2电流互感器原理

LZZB9-24/220B/2电流互感器为全封闭环氧浇注结构,铁心采用优质导磁材料,二次绕组有三个,适用于额定频率为50Hz,额定电压为10KV及以下户内装置的电力系统中作电气测量和电气保护之用。本产品为最新一代高精度,高动热稳定,大容量型产品

本型电流互感器为全封闭支柱式结构,是ZW7-40.5开关专用互感器。

LZZB9-24/220B/2电流互感器参数

1 额定绝缘水平:40.5/95/185 kV;
2 额定二次电流:5A,1A;
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表:
4 局部放电水平符合GB1208《电流互感器》标准;
5 污秽等级:Ⅱ级;
6、可按用户定制非标产品。

额定一次电流(A) 额定二次电流(A) 准确级组合 额定输出(VA) 额定短时热电流(Ith)(kA) 额定动稳定电流(Idyn)(kA)
20 5 0.2/10P10
0.2/10P20
0.5/10P10
0.5/10P20
10P10/10P10
10P20/10P20
0.2/0.5/10P10
0.2/0.5/10P20
0.2/10P10/10P10
0.2/10P10/10P20
0.5/10P10/10P10
0.5/10P10/10P20
20/50
20/25
50/50
50/25
50/50
25/25
15/50/50
15/50/25
15/25/50
15/25/25
50/25/50
50/25/25
1.3 3.25
30 2 5
40 3 7.5
50 4.5 11.5
75 6 15
100 9 22.5
150 12 30
200 18 45
300 24 60
400 36 90
600 48 120
800
1000
1200
1500

常见故障

电流互感器的常见故障往往与制造缺陷有关,具体如下:
1)电流互感器的绝缘很厚,有的绝缘包绕松散,绝缘层间有皱折,加之真空处理不良,浸渍不完全而造成含气空腔,从而易引起局部放电故障。
2)电容屏尺寸与排列不符合设计要求,甚至少放电容屏,电容极板不光滑平整,甚至错位或断裂,使其均压特性破坏。因此,当局部固体绝缘沿面的电场强度达到一定数值时,就会造成局部放电。
上述局部放电的直接后果是使绝缘油裂解,在绝缘层间生成大量的x腊,介损增大。这种放电是有累积效应的,任其发展下去,油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高,可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电,例如一次绕组支持螺母松动,造成一次绕组屏蔽铝箔电位悬浮,末屏引线接触或焊接不良甚至断线,均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动,末屏接地螺母松动,抽头紧固螺母松动等,均可能使接触电阻增大,从而导致局部过热故障。此外,现场维护管理不当也应引起重视。例如,互感器进水受潮,虽然可能与制造厂的密封结构和密封材料有关,但是,也有维护管理的问题。一般来说,现场真空脱气不充分或者检修时不进行真空干燥,致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些,都将给设备留下安全隐患。


  • 产品名称:
  • LZZB9-24/220B/2电流互感器


  • 型号:
  • LZZB9-24-220B-2

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
