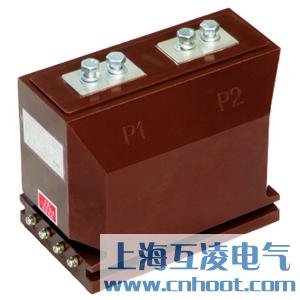

LZZBJ9-10C1电流互感器

  • LZZBJ9-10C1电流互感器

  • 产品名称:LZZBJ9-10C1电流互感器
  • 型号:LZZBJ9-10C1
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LZZBJ9-10C1电流互感器原理

LZZBJ9-10C1电流互感器为环氧树脂浇注全封闭支柱式产品,适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中,作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

LZZBJ9-10C1电流互感器结构简介

本型电流互感器为环氧树脂浇注全封闭支柱式结构,耐污染及潮湿。安装时将一次螺钉压紧,保证接触可靠。

LZZBJ9-10C1电流互感器参数

1、额定绝缘水平:12/42/75kV
2、额定二次电流:5A,1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级:Ⅱ级。
6、若用户有要求 ,测量级可为0.2S、0.5S级。

电流变比 准确级组合 准确级及额定输出 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.5s 额定输出(VA) 准确级及限值系数
5/5

0.2S/0.5
0.2/0.5
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10

0.5/10P20

10 10 15 10P10 0.8 1.9
10/5 1.5 3.8
15/5 2.3 5.8
20/5 3 7.5
30/5 4.5 11.2
40/5 6 15
50/5 7.5 18.8
75/5 11.5 29
100/5 15 37.5
150~200/5 22.5 56.5
300~600/5 45 112.5
800~2500/5 63 157.5
3000/5 80 160

校验方法

在进行电流互感器误差试验之前,通常需要检查极性、退磁、准确度等试验。

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

LZZBJ9-10C1电流互感器接线图


  • 产品名称:
  • LZZBJ9-10C1电流互感器


  • 型号:
  • LZZBJ9-10C1

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
