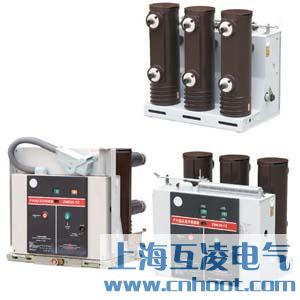

VS1-12/630真空断路器

  • VS1-12/630真空断路器

  • 产品名称:VS1-12/630真空断路器
  • 型号:VS1-12-630
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

简介

VS1-12/630户内高压真空断路器即ZN63-12/630户内高压真空断路器,系三相交流50Hz额定电压为12kV电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元作用。

型号及其含义

VS1-12/630真空断路器符号

环境要求

1、周围空气温度:上限+40度,下限-40度;

2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);

3、风压:不超过700Pa(相当于风速34m/s);

4、地震烈度:不超过8度;

5、污秽等级:Ⅳ级;

6、最大日温差:不超过25度;

7、相对湿度:日平均不大于95%,月平均不大于90%;

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数

VS1-12/630真空断路器参数

外形及安装尺寸

VS1-12/630真空断路器尺寸

其他型号:VS1-12/1000、VS1-12/1250、VS1-12/1600、VS1-12/2000、VS1-12/2500、VS1-12/3150

VS1-12/630性能及特点

在正常使用条件下,符合断路器的技术参数范围内,就可保证安全、可靠地运行于相应电压等级的电网中。高寿命机械寿命30,000次,满容量短路电流开断次数50次,在工作电流范围内可进行频繁的操作或多次开断短路电流;

高可靠性 适用于各种特性的重合闸操作;

全工况 采用立式的绝缘筒防御各种特殊环境的影响;

免维护 采用固体绝缘结构——集成固封极柱;

功能齐全、多种用途 可以固定式安装,也可移开式使用,还可安装于框架上使用;

标准化设计 互换性好、通用性强,特别适用于KYN28(GZS1)使用。


  • 产品名称:
  • VS1-12/630真空断路器


  • 型号:
  • VS1-12-630

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
