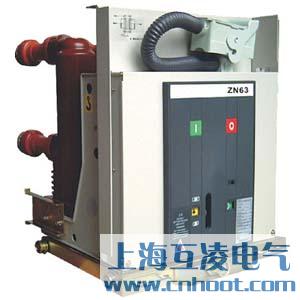

VS1(ZN63)-12真空断路器

  • VS1(ZN63)-12真空断路器

  • 产品名称:VS1(ZN63)-12真空断路器
  • 型号:VS1(ZN63)-12
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

VS1(ZN63)-12真空断路器原理

VS1(ZN63)-12户内中压固封式真空断路器是本公司自行研制、开发的新一代真空断路器,真空断路器品适用在以空气为绝缘的户内式开关,用于交流50Hz、额定电压12kV及以下的电网中起控制和保护作用,真空断路器在频繁操作和需要开断短路电流的场合下具有极为优良的性能、完全满足自动重合闸的要求并具有高的可靠性操作与使用寿命。

断路器在开关柜内的安装形式可以是固定式,也可以是安装于手车。

该产品可安装于KYN28、KYN96型开关柜或配套于其它铠装中置柜:可提供额定电流为630A1600A、固定封极柱真空断路器,可安装于650mm、800mm、柜宽的开关柜;ZN63真空断路器符合CB、IEC和DL标准和规范;GB/T11022、IEC60694高压开关设备和控制设备标准的共同技术条件;GBl984、DL403、JB3855交流高压断路器。

环境条件

1、周围空气温度:上限+40度,下限-40度;

2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);

3、风压:不超过700Pa(相当于风速34m/s);

4、地震烈度:不超过8度;

5、污秽等级:Ⅳ级;

6、最大日温差:不超过25度;

7、相对湿度:日平均不大于95%,月平均不大于90%;

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数

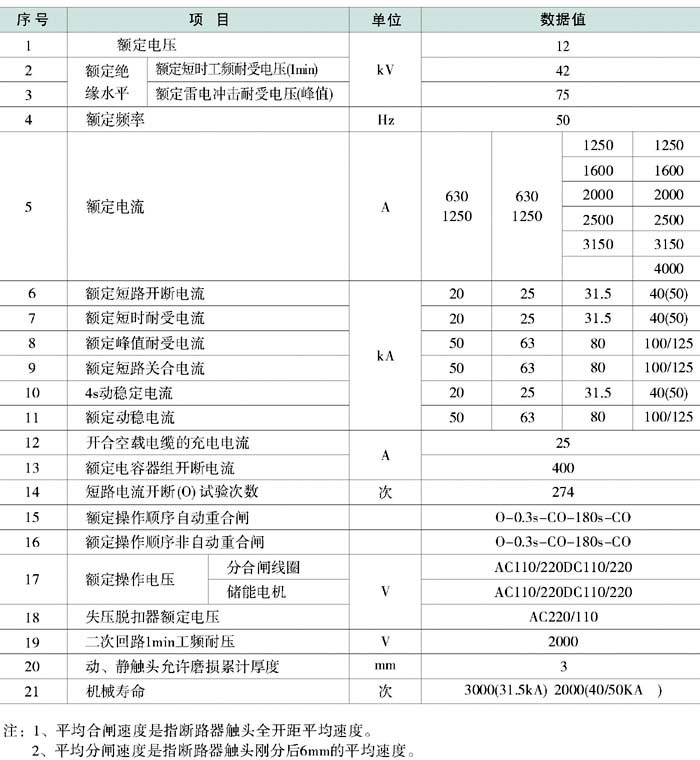

VS1(ZN63)-12真空断路器参数

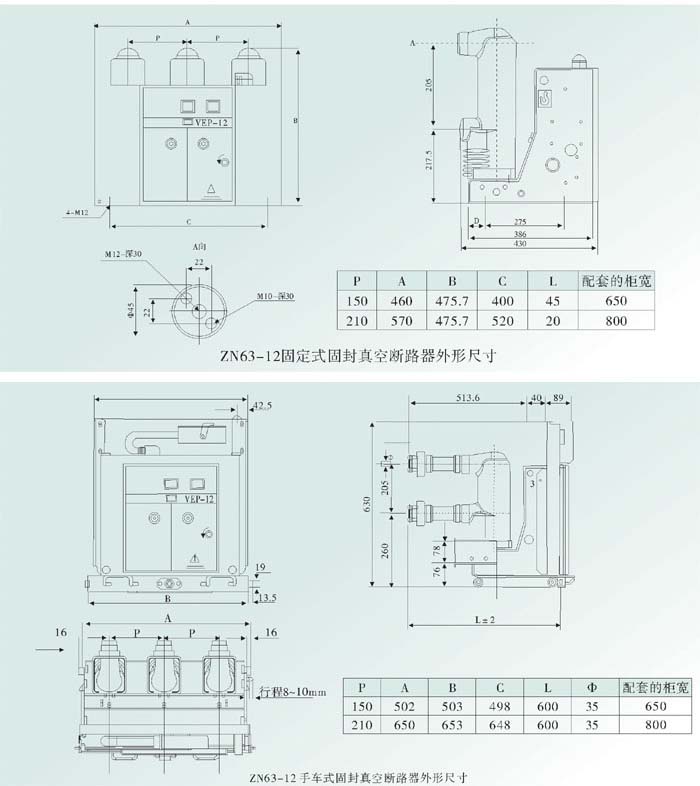

外形及安装尺寸

VS1(ZN63)-12真空断路器接线图

常用型号:

VS1(ZN63)-12/630、VS1(ZN63)-12/1000、VS1(ZN63)-12/1250、VS1(ZN63)-12/1600

VS1(ZN63)-12/2000、VS1(ZN63)-12/2500、VS1(ZN63)-12/3150


  • 产品名称:
  • VS1(ZN63)-12真空断路器


  • 型号:
  • VS1(ZN63)-12

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
