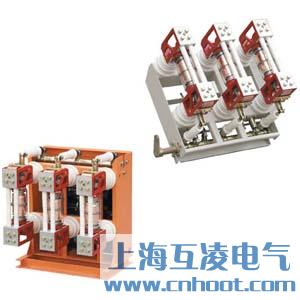

ZN28-12真空断路器

  • ZN28-12真空断路器

  • 产品名称:ZN28-12真空断路器
  • 型号:ZN28-12
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

ZN28-12真空断路器为额定电压12kV,三相交流50Hz的户内高压开关设备。该产品符合GBl984-89标准,该产品总体结构分为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。一体式结构即为ZN28-12基本型;分体式结构为ZN28A-12型,适用于各种固定式开关柜,如CClA(Z),XGN2A-10(Z)等。该产品可配用CDl7、CDl0型直流电磁操动机构和CTl7、CTl9型弹簧储能式操动机构。

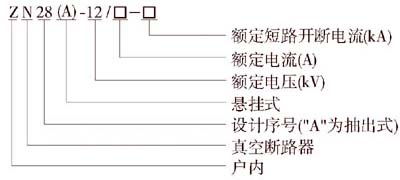

型号及其含义

使用环境条件

1、周围空气温度:上限+40度,下限-30度;

2、海拔高度:不超过2000m;

3、风压不超过700pa(相应干风速34m/s);

4、地震强度不超过暖;

5、最大日温差:不超过25度;

6、相对湿度:日平均不大于95%,月平均不大于90%;

7、无易燃,易炸危险,化学腐蚀及剧烈振动的场所。

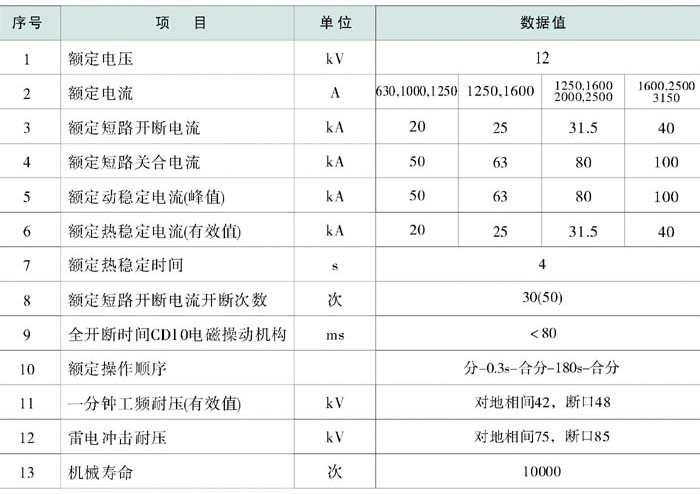

主要技术参数

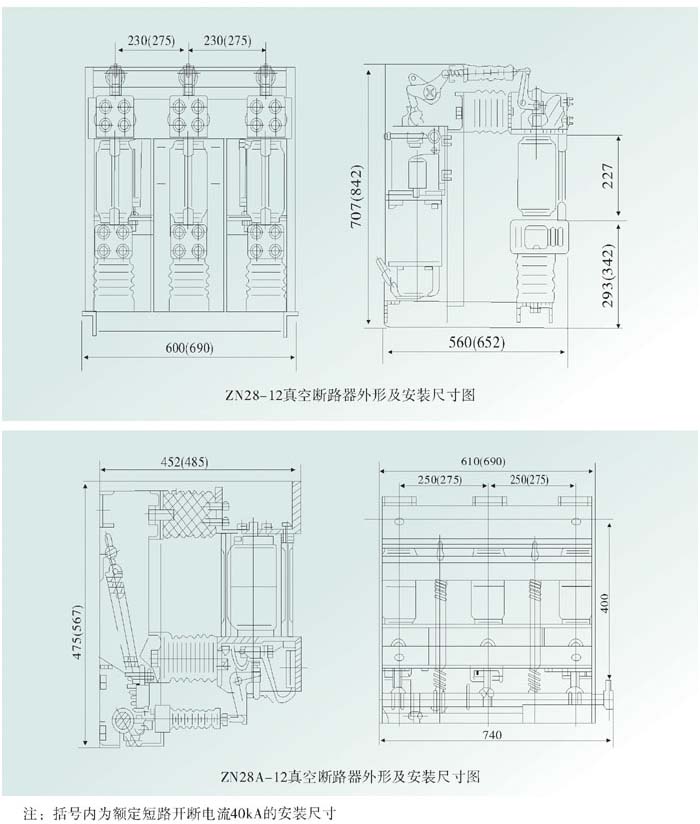

外形及安装尺寸

该真空断路器常用型号

ZN28-12/630-20、ZN28-12/1000-20、ZN28-12/1250-20

ZN28-12/1250-25、ZN28-12/1600-25

ZN28-12/1250-31.5、ZN28-12/1600-31.5、ZN28-12/2000-31.5、ZN28-12/2500-31.5

ZN28-12/1600-40、ZN28-12/2500-40、ZN28-12/3150-40
