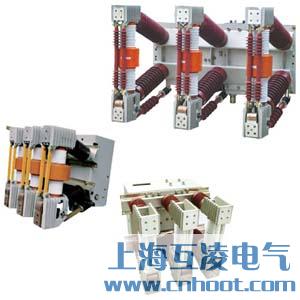

ZN12-12真空断路器

概述

ZN12-12户内真空断路器适用于12KV-35KV三相交流50Hz电力系统中,本断路器来弧室为瓷质结构,采用纵向磁场触头，具有体积小，开断时产生的扩散电弧电流在触头上分布一致，不会出现局部熔融现象，还具有低电弧能量电压（20-200V）及低截流值（4-15A），并配有高可靠性的操作机构。 本断路器采用DYT-1型弹簧储能式机构，可用交流储能支直流操作，也可以用手动操作。本断路器采用了特殊的触头材料，使灭弧室开断能力较高，并具有很长的电寿命。

环境要求

1.主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。

2.真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。

3.可配KYN28A-２4中置柜。

4.额定电流630-3150A，额定短路开断电流20kA-31.5kA，产品的型号颁发证书和型号使用证书齐全。

5.机械寿命20000次。

6.通过电容器投切电容试验，无重燃现象。

7.能满足电压12KV海拔4500米高原型地区使用。

常用型号如下：ZN12-12/1250-31.5、ZN12-12/1600-31.5、ZN12-12/2000-31.5、ZN12-12/630-20

产品优点

本断路器结构简单、开断能力强、寿命长、操作功能齐全无爆炸危险、维修简单，适用于发电厂、变电站等配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

主要技术参数

外形及安装尺寸
