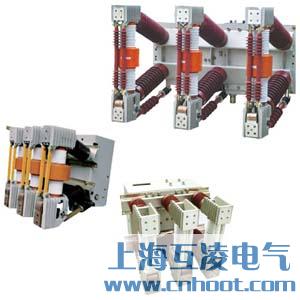

ZN12-40.5/1600-25真空断路器

  • ZN12-40.5/1600-25真空断路器

  • 产品名称:ZN12-40.5/1600-25真空断路器
  • 型号:ZN12-40.5-1600-25
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

原理

ZN12-40.5/1600-25真空断路器是三相交流50Hz,额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体,专用的西门子公司3AF型弹簧操动机构,采用两用电动机进行交直流储能操作,也可用于手动操作。本产品设计有:350mm,400mm,460mm 等多种相间距离,用户与不同型号的开关柜配合使用更加方便。可在固定柜XGN17-40.5中使用,也可在JYN1-40.5 、KYN10-40.5柜中使用。

主要技术参数

ZN12-40.5/1600-25真空断路器参数

外形及安装尺寸

ZN12-40.5/1600-25真空断路器结构

环境要求

1、周围空气温度:上限+40℃,下限-10℃,高寒地区-25℃;

2、海拔:1000m;

3、相对湿度:日平均值不大于95%;月平均不大于90%;(+25℃);饱和蒸汽压:日平均不大于2.2×10-3MPa,月平均不大于1.8×10-3MPa;

4、振福:地震烈度不超过8度;

5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

产品优点

本断路器结构简单、开断能力强、寿命长、操作功能齐全无爆炸危险、维修简单,适用于发电厂、变电站等配电系统的控制或保护开关,尤其适用于开断重要负荷及频繁操作的场所。

常用型号

ZN12-40.5/1600-31.5、ZN12-40.5/2000-31.5、ZN12-40.5/1250-25、ZN12-40.5/2000-25


  • 产品名称:
  • ZN12-40.5/1600-25真空断路器


  • 型号:
  • ZN12-40.5-1600-25

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
