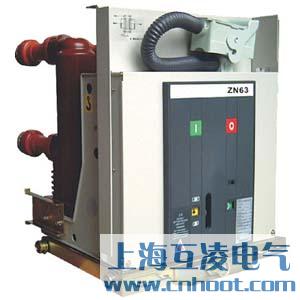

ZN63A-12/1250-25真空断路器

简介

ZN63A-12/1250-25户内高压真空断路器即VS1-12/1250-25户内高压真空断路器，系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

型号及其含义

环境要求

1、周围空气温度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m／s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过25度；

7、相对湿度：日平均不大于95％，月平均不大于90％；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数

外形及安装尺寸

性能及特点

在正常使用条件下，符合断路器的技术参数范围内，就可保证安全、可靠地运行于相应电压等级的电网中。高寿命机械寿命30,000次，满容量短路电流开断次数50次，在工作电流范围内可进行频繁的操作或多次开断短路电流；

高可靠性 适用于各种特性的重合闸操作；

全工况 采用立式的绝缘筒防御各种特殊环境的影响；

免维护 采用固体绝缘结构——集成固封极柱；

功能齐全、多种用途 可以固定式安装，也可移开式使用，还可安装于框架上使用；

标准化设计 互换性好、通用性强，特别适用于KYN28(GZS1)使用。

其他常用型号

ZN63A-12/630-20、ZN63A-12/1000-20、ZN63A-12/1250-20

ZN63A-12/630-25、ZN63A-12/1000-25

ZN63A-12/1250-31.5、ZN63A-12/1600-31.5、ZN63A-12/2000-31.5、ZN63A-12/2500-31.5

ZN63A-12/1250-40、ZN63A-12/1600-40、ZN63A-12/2000-40、ZN63A-12/3150-40

ZN63A-12/2000-50、ZN63A-12/2500-50、ZN63A-12/3150-50
